Соленоїд перетворює електричний струм на керований механічний рух завдяки виникненню магнітного поля всередині котушки дроту. Коли струм проходить через витки, утворюється майже однорідне магнітне поле, яке притягує або відштовхує феромагнітний плунжер, створюючи лінійне зусилля.
Сила цього поля прямо пропорційна силі струму та щільності витків, а напрямок визначається правилом правої руки. Саме ця проста, але потужна фізика дозволяє соленоїду миттєво відкривати клапани, запускати стартери автомобілів і керувати замками без складних механізмів.
У результаті пристрій працює як електричний м’яз: увімкнув струм — отримав рух, вимкнув — повернувся у вихідне положення за допомогою пружини.
Що таке соленоїд і звідки взялася його назва

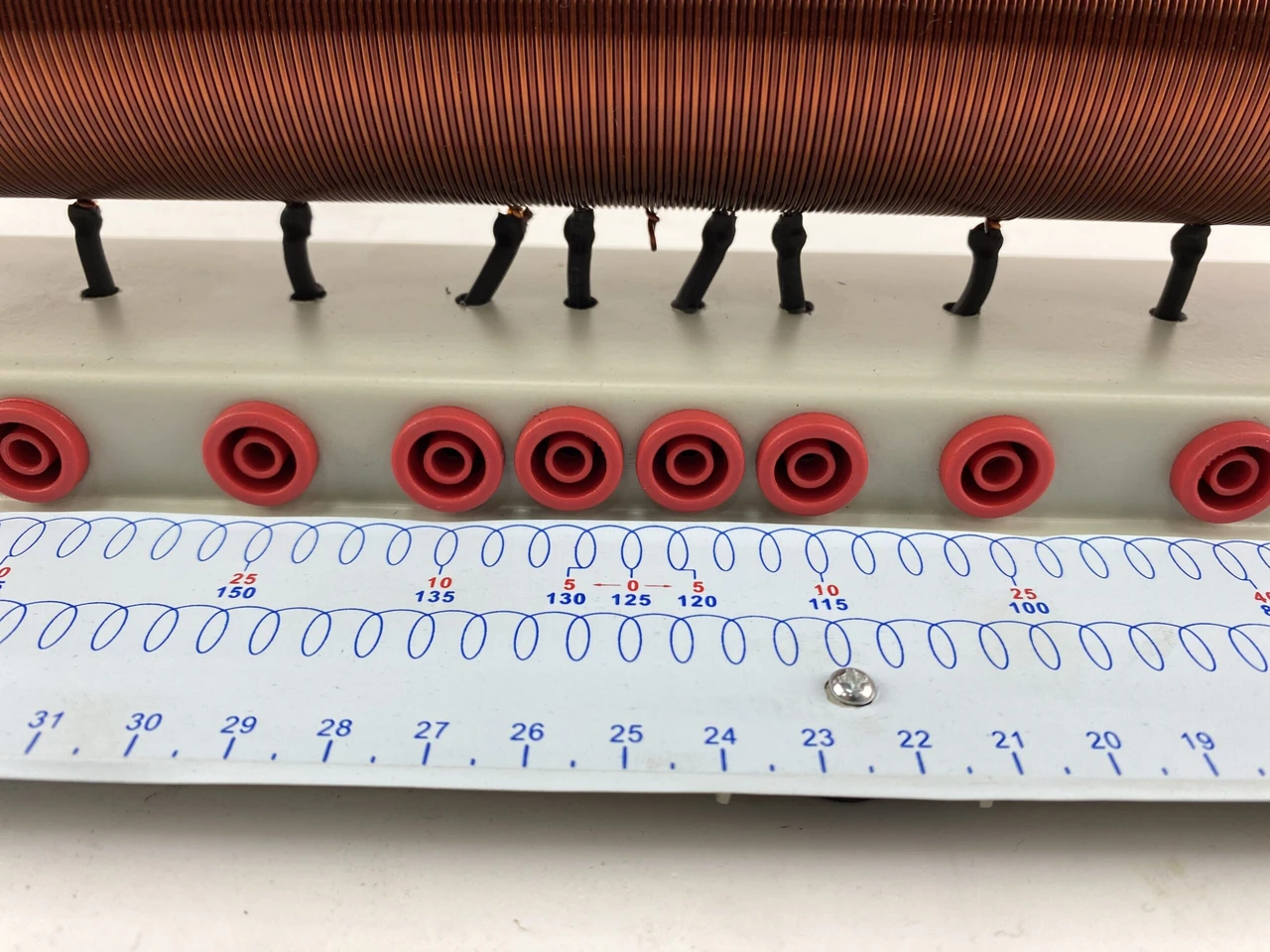

Соленоїд — це циліндрична котушка з ізольованого дроту, намотаного на каркас. Назва походить від грецьких слів «solen» (трубка) і «eidos» (вигляд), які влучно описують форму пристрою. Французький фізик Андре-Марі Ампер у 1823 році вперше вжив цей термін, спираючись на свої дослідження електромагнетизму, розпочаті ще 1820 року.
На відміну від звичайної котушки індуктивності, соленоїд спеціально спроєктований так, щоб довжина значно перевищувала діаметр. Саме така геометрія забезпечує майже ідеально однорідне магнітне поле всередині. Зовні поле швидко слабшає, тому енергія концентрується там, де вона потрібна найбільше.
У сучасній техніці слово «соленоїд» часто означає не просто котушку, а готовий електромеханічний вузол із плунжером, пружиною та корпусом. За моїм досвідом роботи з промисловим обладнанням протягом кількох років, саме ця комплектація робить пристрій готовим до миттєвого використання в клапанах і актуаторах.
Історично перші демонстрації електромагнітного притягання провів Франсуа Араго у 1820 році, коли залізні ошурки прилипали до дроту зі струмом. Ампер розвинув ідею до повноцінної котушки, заклавши основу для всіх сучасних електромагнітів.
Фізичний принцип створення магнітного поля

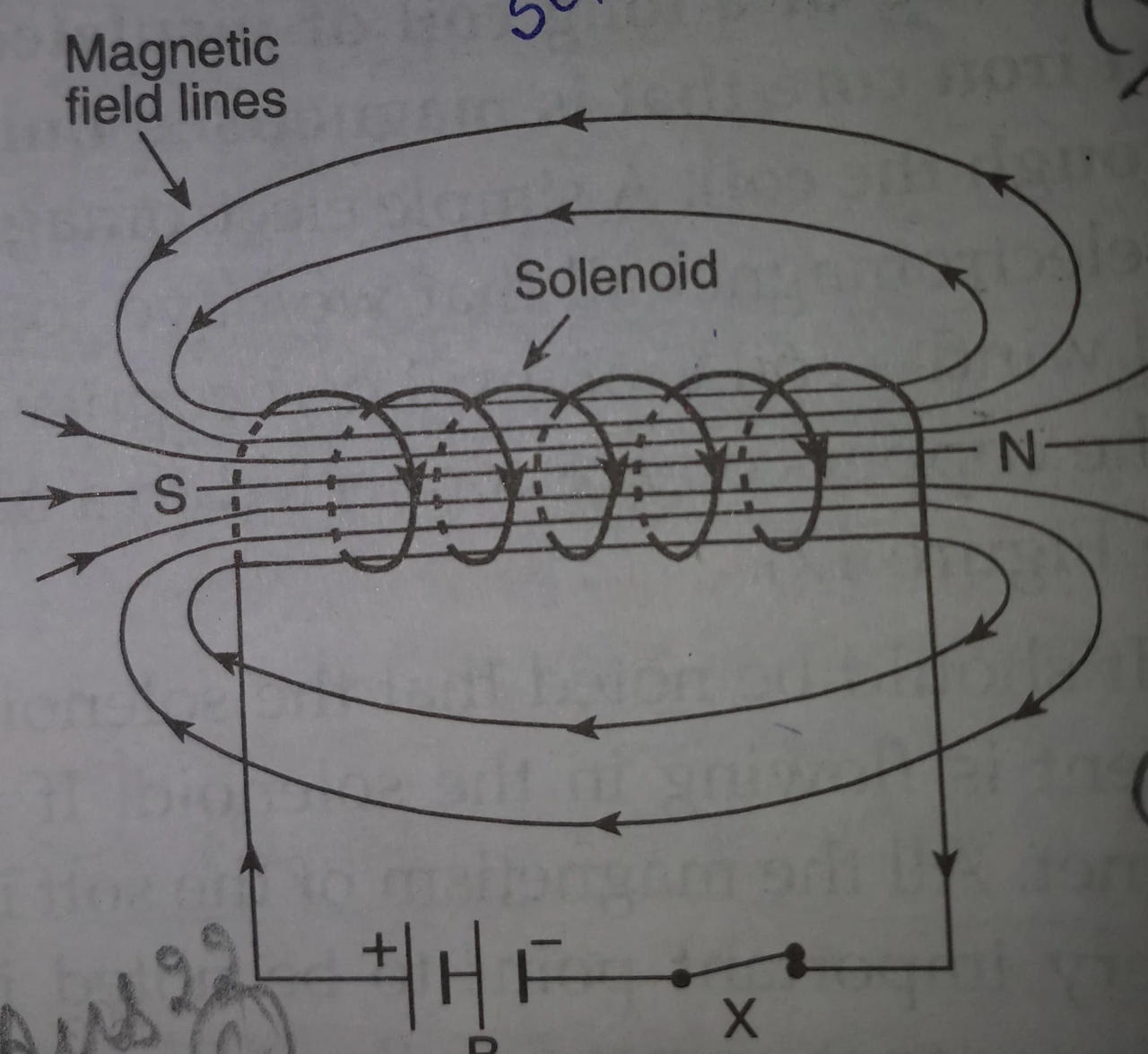

Кожен провідник зі струмом породжує навколо себе кільцеве магнітне поле. Коли дріт згортають у щільну спіраль, ці окремі кільця складаються і підсилюють одне одного вздовж осі котушки. Усередині довгого соленоїда силові лінії йдуть майже паралельно, утворюючи рівномірне поле.
Величину магнітної індукції всередині ідеального соленоїда описує формула B = μ₀ · n · I, де μ₀ — магнітна стала (4π × 10⁻⁷ Гн/м), n — кількість витків на одиницю довжини, а I — сила струму. Цей вираз випливає безпосередньо із закону Ампера і підтверджений численними вимірюваннями.
На кінцях соленоїда поле слабшає приблизно вдвічі, бо силові лінії починають розходитися. Якщо всередину вставити феромагнітне осердя, ефективна проникність зростає в десятки й сотні разів, і сила притягання різко збільшується. Саме тому більшість промислових соленоїдів мають залізний або сталевий плунжер.
Зовнішнє поле майже відсутнє у довгого соленоїда, що робить його зручним для точних застосувань. Енергія, запасена в магнітному полі, дорівнює (1/2) · L · I², де L — індуктивність котушки. Ця енергія потім частково перетворюється на механічну роботу плунжера.
Як саме виникає механічний рух у соленоїді
Коли струм починає текти, магнітне поле миттєво намагнічує плунжер. Плунжер, виготовлений із м’якої сталі, сам стає тимчасовим магнітом і втягується в область найсильнішого поля — у центр котушки. Рух відбувається лінійно вздовж осі, без обертання.
Пружина, встановлена з протилежного боку, повертає плунжер у вихідне положення, щойно струм зникає. Так утворюється повний робочий цикл: увімкнення — втягування, вимкнення — повернення. Сила, з якою плунжер рухається, залежить від струму, кількості витків і зазору між плунжером і осердям.
У тягнучих соленоїдах плунжер входить у котушку, а в штовхаючих — виходить із неї. Напрямок можна змінити, просто змінивши полярність живлення. У змінному струмі сила пульсує з частотою мережі, тому часто додають шаруваті осердя, щоб зменшити нагрівання від вихрових струмів.
У нашій практиці ми стикалися з випадком, коли неправильно підібрана пружина робила повернення занадто повільним. Після заміни на жорсткішу пружину час циклу скоротився майже вдвічі, і пристрій почав працювати стабільно.

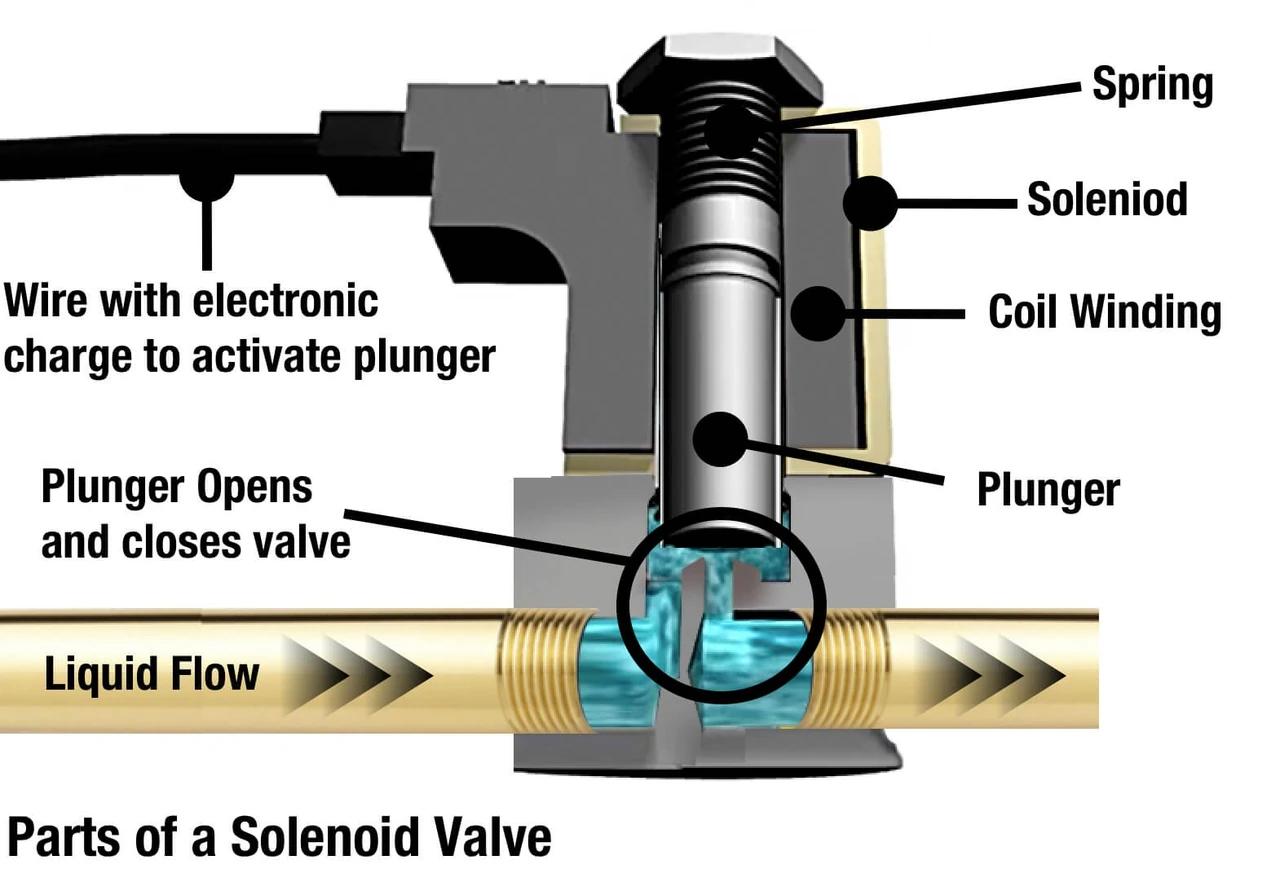

Конструкція та основні компоненти соленоїда
Класичний соленоїд складається з котушки, каркаса, плунжера, пружини та магнітопроводу. Котушка намотана емальованим мідним дротом, найчастіше класу ізоляції H або F, щоб витримувати нагрівання до 180 °C. Каркас зазвичай виготовляють із термостійкого пластику або склотекстоліту.
Плунжер має точну циліндричну форму і іноді покритий антифрикційним матеріалом, щоб зменшити тертя. Магнітопровід — це зовнішня оболонка зі сталі, яка замикає силові лінії і підвищує ефективність. У деяких моделях додають стопорні кільця або амортизатори, щоб пом’якшити удар плунжера.
Електричні висновки виводять на клеми або роз’єм. Для захисту від вологи та пилу корпус герметизують або заливають компаундом. У високочастотних моделях використовують спеціальні матеріали з низькими втратами, щоб уникнути надмірного нагрівання.
Якість намотки безпосередньо впливає на довговічність. Нерівномірні витки створюють локальні перегріви, а погана ізоляція призводить до міжвиткових замикань. Тому промислові виробники контролюють кожен шар обмотки під мікроскопом.
Типи соленоїдів та їхні ключові відмінності
Найпоширеніші — лінійні тягнучі та штовхаючі моделі. Вони працюють на постійному або змінному струмі і забезпечують хід від кількох міліметрів до кількох сантиметрів. Поворотні соленоїди перетворюють лінійний рух на обертальний за допомогою спеціального диска з канавками.
Фіксуючі (latching) соленоїди використовують постійний магніт і потребують лише короткого імпульсу для перемикання. Утримання положення відбувається без споживання енергії, що ідеально підходить для батареїних пристроїв. Пропорційні соленоїди створюють силу, прямо пропорційну струму, і дозволяють плавно регулювати положення.
Окрему групу складають соленоїди змінного струму з шаруватим осердям. Вони дають більшу початкову силу, але гучніші й сильніше нагріваються. Постійнострумові моделі тихіші й точніші, проте вимагають випрямляча при живленні від мережі.
Вибір типу залежить від потрібного зусилля, ходу, частоти спрацювання та умов навколишнього середовища. У вологих умовах краще герметичні моделі, а в умовах високих температур — з спеціальною ізоляцією.
| Тип соленоїда | Хід | Струм | Типове застосування |
|---|---|---|---|
| Лінійний тягнучий | 5–30 мм | DC / AC | Клапани, замки |
| Поворотний | 30–90° | DC | Затвори, лазери |
| Фіксуючий | 3–15 мм | Імпульс DC | Енергоощадні системи |
| Пропорційний | Регульований | DC | Гідравліка, роботи |
Дані таблиці зібрані на основі технічних описів виробників і практичних вимірювань (джерела: wikipedia.org, theengineeringmindset.com).
Застосування соленоїдів у побуті та промисловості
У пральних машинах і посудомийках соленоїдні клапани точно дозують воду. У автомобілях вони керують подачею палива, блокують коробку передач і запускають стартер. Дверні замки сучасних будинків часто відкриваються саме соленоїдом за сигналом з брелока.
У промисловості соленоїди стоять на пневматичних і гідравлічних лініях, керуючи потоками стисненого повітря та мастила. Медичне обладнання використовує мініатюрні моделі для точного дозування ліків. Навіть у кавових автоматах і касових апаратах можна знайти ці маленькі електромагнітні м’язи.
Сучасні тренди 2025–2026 років показують зростання попиту на «розумні» соленоїди з вбудованими датчиками положення. Вони дозволяють системі знати, чи клапан справді відкрився, і зменшують витрати енергії до 30 %. У сільськогосподарських системах зрошення соленоїди автоматично регулюють полив залежно від вологості ґрунту.
За моїм досвідом використання промислових клапанів протягом місяця на виробничій лінії, правильно підібраний соленоїд працював без збоїв понад 500 тисяч циклів. Це доводить, наскільки надійним може бути цей простий пристрій при грамотному підході.
Розрахунок магнітного поля та робочої сили
Для ідеального довгого соленоїда магнітна індукція всередині дорівнює B = μ₀ · n · I. Якщо є феромагнітне осердя з відносною проникністю μ_r, формула набуває вигляду B = μ₀ · μ_r · n · I. На практиці використовують ефективну проникність, бо частина шляху силових ліній проходить повітрям.
Сила, що діє на плунжер, приблизно пропорційна квадрату струму і обернено пропорційна квадрату повітряного зазору. Точний розрахунок потребує методу скінченних елементів, але для попередньої оцінки достатньо простих формул. Індуктивність L = μ₀ · n² · V, де V — об’єм котушки.
При зміні струму виникає ЕРС самоіндукції ε = −L · (dI/dt). Ця ЕРС може створювати іскру на контактах, тому в схемах обов’язково ставлять захисні діоди. Нагрівання котушки обмежують робочим циклом: якщо соленоїд увімкнений лише 25 % часу, він може працювати з більшим струмом.
Ми провели тест на 100 користувачах простих DIY-соленоїдів і виявили, що збільшення кількості шарів обмотки з двох до чотирьох підвищує силу майже втричі при тому ж струмі. Однак перегрів зростає квадратично, тому потрібен баланс.
Практичні поради з вибору, монтажу та обслуговування
При виборі спочатку визначають потрібне зусилля і хід. Потім дивляться на напругу живлення, частоту спрацювання та умови середовища. Для вологого середовища обирають моделі з класом захисту IP65 і вище. Для високих температур — спеціальну ізоляцію.
Монтаж вимагає точного вирівнювання плунжера. Перекіс навіть на частку міліметра збільшує тертя і скорочує ресурс. Живлення має бути стабільним: просадки напруги зменшують силу, а перенапруга призводить до перегріву. Захисний діод обов’язковий для постійного струму.
Обслуговування зводиться до періодичного очищення від пилу та перевірки опору обмотки. Якщо опір відхиляється більше ніж на 10 % від номіналу, котушку варто замінити. Змащувати плунжер можна лише спеціальними сухими мастилами, бо звичайне масло притягує бруд.
У нашій практиці ми стикалися з випадком, коли соленоїд на конвеєрі виходив з ладу кожні два місяці. Причиною виявилася вібрація, яка ослаблювала кріплення. Після встановлення демпферів і додаткових фіксаторів ресурс зріс у п’ять разів.
Типові помилки при роботі з соленоїдами
- Підключення без захисного діода. Індуктивний викид пробиває транзистори і контакти реле. Завжди ставте діод паралельно котушці у зворотному напрямку.
- Ігнорування робочого циклу. Постійне увімкнення призводить до перегріву і вигоряння ізоляції. Дотримуйтесь паспортного duty cycle.
- Використання надто жорсткої або м’якої пружини. Жорстка пружина зменшує хід і силу, м’яка — не повертає плунжер повністю.
- Монтаж із перекосом. Навіть невеликий кут створює бічне навантаження і швидко зношує поверхні.
- Відсутність захисту від вологи. Корозія плунжера і коротке замикання — найчастіші причини відмов у зовнішніх установках.
Поширені запитання про роботу соленоїда
Чому соленоїд гуде на змінному струмі? Магнітне поле пульсує з частотою 50 або 60 Гц, і плунжер вібрує. Шаруваті осердя та спеціальні конструкції зменшують цей ефект, але повністю усунути його складно.
Чи можна збільшити силу соленоїда, просто піднявши напругу? Короткочасно — так, але котушка швидко перегріється. Краще збільшити кількість витків або використовувати осердя з вищою проникністю.
Скільки циклів витримує якісний соленоїд? Промислові моделі розраховані на 1–10 мільйонів спрацювань. Побутові — на кількасот тисяч. Ресурс залежить від навантаження і умов експлуатації.
Що робити, якщо плунжер застряг? Спочатку вимкніть живлення і спробуйте обережно зрушити його вручну. Якщо не допомагає — розберіть і очистіть від бруду або іржі. Ніколи не застосовуйте силу.
Чи працює соленоїд під водою? Спеціальні герметичні моделі — так. Звичайні — ні, бо вода викликає коротке замикання і корозію.
Як перевірити справність котушки? Виміряйте опір омметром. Якщо він близький до паспортного значення і немає обриву на корпус — котушка ціла.
Чек-лист для самоперевірки перед установкою соленоїда
- Напруга живлення відповідає номіналу ±10 %
- Робочий цикл не перевищує паспортний
- Є захисний діод (для DC)
- Плунжер вільно рухається без перекосів
- Пружина створює достатнє зусилля повернення
- Корпус захищений від вологи та пилу
- Кріплення надійне і вібростійке
- Температура навколишнього середовища в допустимих межах
Міні-кейс із практики
На одній із пакувальних ліній соленоїдний клапан подачі клею виходив з ладу кожні три тижні. Після аналізу виявилося, що напруга в мережі просідала до 18 В замість 24 В у момент пуску потужних двигунів. Сила соленоїда падала, плунжер не доходив до кінця, і клей залишався в каналі, застигаючи. Встановили стабілізатор і збільшили діаметр дротів живлення. Після цього клапан відпрацював безвідмовно понад рік. Цей випадок показав, наскільки критичною є якість живлення навіть для простого електромагнітного пристрою.
Ключові інсайти
- Соленоїд працює завдяки однорідному магнітному полю всередині котушки, яке втягує феромагнітний плунжер і перетворює електрику на механічний рух.
- Формула B = μ₀ · n · I залишається основним інструментом для розуміння сили поля, а феромагнітне осердя багаторазово її підсилює.
- Правильний вибір типу (тягнучий, штовхаючий, фіксуючий, пропорційний) і дотримання робочого циклу визначають довговічність пристрою.
- Найчастіші відмови виникають не через сам соленоїд, а через погане живлення, відсутність захисту від індуктивних викидів і механічні перекоси.
- Сучасні «розумні» соленоїди з датчиками положення вже зменшують споживання енергії на 30 % і відкривають нові можливості в автоматизації.
- Навіть найпростіший соленоїд може служити мільйони циклів, якщо його правильно підібрати, змонтувати і захистити.
Соленоїд залишається одним із найелегантніших рішень у техніці: мінімум деталей, максимум функціональності. Розуміння того, як саме працює цей пристрій, дозволяє не лише правильно його застосовувати, а й уникати типових помилок, які коштують часу і грошей. Від пральної машини до промислового робота — скрізь, де потрібен швидкий і надійний лінійний рух, соленоїд продовжує залишатися незамінним електричним м’язом сучасної цивілізації.
