Світловий імпульс, народжений лазером або світлодіодом, потрапляє в тонку кварцову нитку діаметром у кілька мікрон і починає багаторазово відбиватися від межі серцевини й оболонки. Саме завдяки повному внутрішньому відбиттю сигнал зберігає енергію на десятки й сотні кілометрів, перетворюючись на виході знову на електричні дані. Це дозволяє передавати гігабіти й терабіти інформації без електромагнітних перешкод і з мінімальними втратами.
Оптоволокно працює як хвилевід, де різниця показників заломлення між серцевиною (вищий) і оболонкою (нижчий) створює умови для критичного кута. Промінь, що входить під правильним кутом, не виходить назовні, а рухається зигзагом або майже прямолінійно залежно від типу волокна. Сучасні одномодові нитки на довжині хвилі 1550 нм мають затухання близько 0,2 дБ/км, а нові порожнисті конструкції вже досягають значень нижче 0,1 дБ/км.
Такий механізм став основою глобальних мереж, медичної ендоскопії, датчиків і навіть керування безпілотниками, бо світло не боїться радіоперешкод і забезпечує майже світлову швидкість передачі.
Історичний шлях від скляної нитки до глобальних мереж
Перші спостереження повного внутрішнього відбиття належать ще XIX століттю. Джон Тіндалль у 1870 році демонстрував, як світло «біжить» уздовж струменя води, не виходячи за його межі. Уже в 1920–1930-х роках з’явилися спроби використовувати скляні пучки для передачі зображень у медицині. Наріnder Капані в 1950-х роках створив термін «волоконна оптика» і показав практичні можливості гнучких світловодів.
Справжній прорив для зв’язку стався пізніше. У 1966 році Чарльз Као теоретично обґрунтував, що кварцове скло з надзвичайно низькими домішками здатне пропускати світло з втратами менше 20 дБ/км. У 1970 році дослідники Corning досягли 17 дБ/км, а потім швидко знизили показник до 4 дБ/км завдяки легуванню германієм. Ербієві підсилювачі 1980-х років дозволили будувати лінії без електричних ретрансляторів на сотні кілометрів.
До 2020-х років оптоволокно стало стандартом для підводних кабелів, магістралей і домашнього інтернету. В Україні технологія активно розгортається у FTTH-мережах, а під час війни виявилася незамінною для стійкого зв’язку в умовах радіоелектронної боротьби. Сьогодні розробки порожнистих волокон відкривають нову сторінку, знижуючи втрати ще більше й прискорюючи сигнал.
Будова оптоволоконного кабелю: від серцевини до захисної оболонки

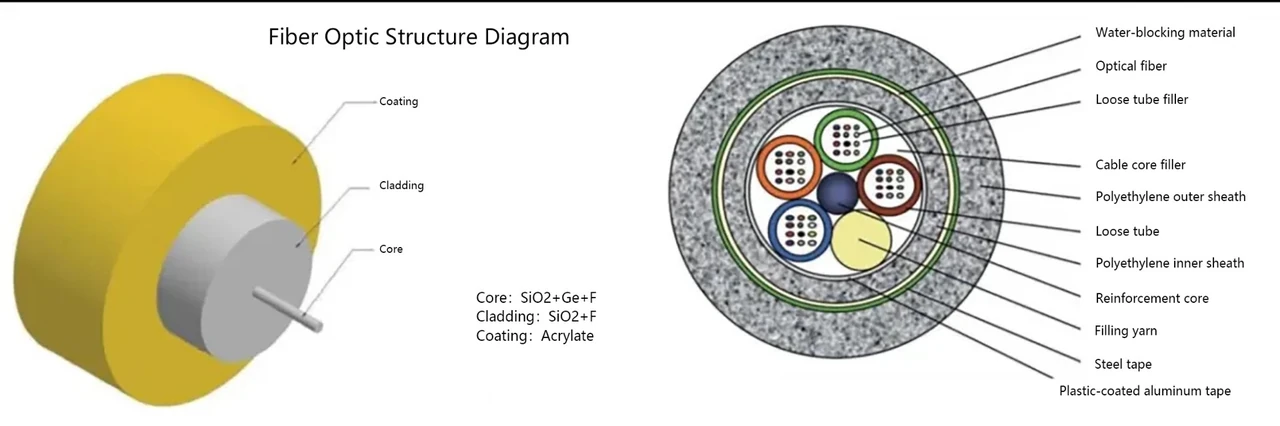

Серцевина — найтонша частина, по якій безпосередньо подорожує світло. У одномодовому волокні її діаметр становить 8–10 мкм, у багатомодовому — 50 або 62,5 мкм. Матеріал — ультрачистий діоксид кремнію, легований германієм або іншими домішками, щоб підвищити показник заломлення до приблизно 1,46–1,48.
Навколо серцевини розташована оболонка (cladding) діаметром 125 мкм з трохи нижчим показником заломлення. Різниця зазвичай не перевищує одного відсотка, але саме вона забезпечує умови для повного внутрішнього відбиття. Далі йде буферне покриття з акрилату або поліуретану товщиною близько 250 мкм, яке захищає від механічних пошкоджень і вологи. Зовнішня оболонка кабелю (джекет) виготовляється з поліетилену або полівінілхлориду, часто з армуванням склопластиковими або сталевими елементами.
У повноцінному кабелі десятки чи сотні таких волокон скручують у модулі, заповнені гідрофобним гелем. Для зовнішніх ліній додають бронювання й трос для підвісу. Конструкція дозволяє кабелю витримувати мороз, спеку, вібрації та навіть сильні згини в сучасних варіантах G.657.
Фізичний принцип: як світло залишається всередині нитки

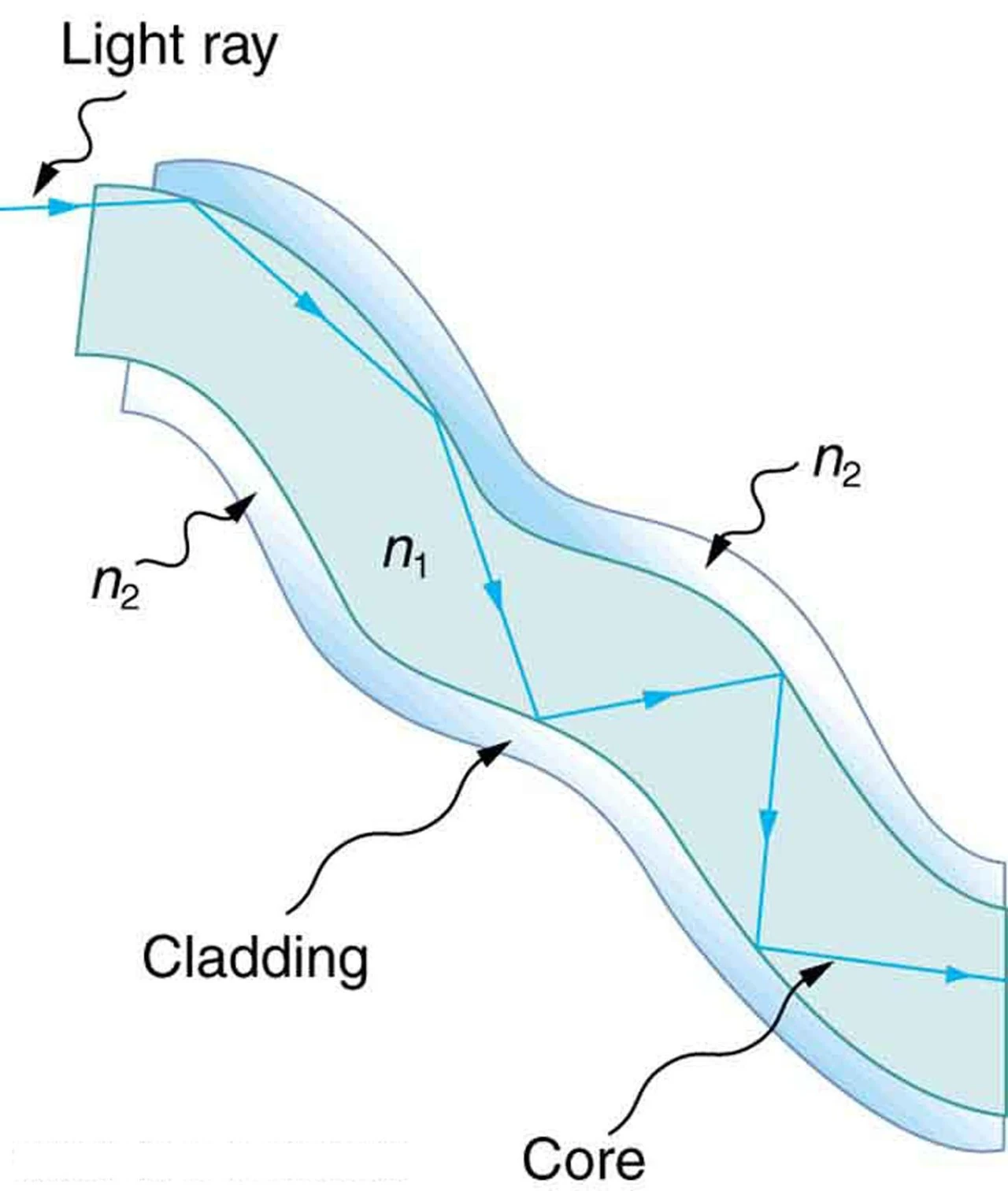

Коли промінь світла переходить із середовища з вищим показником заломлення в середовище з нижчим, він заломлюється за законом Снелліуса. Якщо кут падіння перевищує критичний, заломлення зникає, і вся енергія відбивається назад. Критичний кут визначається як arcsin(n₂/n₁), де n₁ — показник серцевини, n₂ — оболонки.
У практичному оптоволокні промінь вводиться під кутом, меншим за апертурний, і весь шлях багаторазово відбивається від межі. Числова апертура NA = √(n₁² − n₂²) показує, який конус світла волокно здатне «захопити». У одномодовому варіанті світло поширюється майже як одна хвиля, з невеликою еванесцентною частиною в оболонці. У багатомодовому — десятки різних шляхів, що створює модову дисперсію.
Швидкість поширення всередині кварцу становить приблизно дві третини швидкості світла у вакуумі — близько 200 000 км/с. Це означає, що сигнал долає 1000 км за п’ять мілісекунд. Саме ця фізика робить оптоволокно незамінним для високошвидкісного зв’язку.
Одномодове та багатомодове волокно: у чому різниця
Одномодове волокно має вузьку серцевину 8–10 мкм і працює переважно на довжинах хвиль 1310 і 1550 нм. Воно підтримує лише одну моду, тому дисперсія мінімальна, а відстань передачі сягає десятків і сотень кілометрів без підсилення. Лазерні джерела забезпечують високу потужність і вузький спектр.
Багатомодове волокно з діаметром серцевини 50 або 62,5 мкм дозволяє кільком модам рухатися одночасно. Це спрощує введення світла від світлодіодів, але обмежує відстань через модову дисперсію — різні промені долають різну довжину шляху. Зазвичай його застосовують у дата-центрах і локальних мережах на відстані до 500–2000 метрів.
Існують також градієнтні багатомодові волокна, де показник заломлення плавно зменшується від осі до периферії. Це вирівнює швидкість різних мод і зменшує дисперсію. Спеціальні поляризаційно-зберігаючі та фотонно-кристалічні волокна використовують для сенсорів і наукових експериментів.
| Параметр | Одномодове | Багатомодове |
|---|---|---|
| Діаметр серцевини | 8–10 мкм | 50–62,5 мкм |
| Типова відстань | десятки–сотні км | до 2 км |
| Джерело світла | лазер | світлодіод або лазер |
| Затухання на 1550 нм | ≈0,2 дБ/км | вище |
Дані узагальнено на основі специфікацій стандартів ITU-T та матеріалів виробників.
Шлях сигналу: від електричного імпульсу до світла і назад
Передавач перетворює електричні біти на світлові імпульси. Лазер або світлодіод модулює інтенсивність: наявність світла означає «1», відсутність — «0». Частота таких перемикань сягає десятків і сотень гігагерц у сучасних системах. Світло вводиться в серцевину через прецизійний роз’єм або зварювання.
Далі імпульси подорожують волокном, зберігаючи форму завдяки повному внутрішньому відбиттю. На великих відстанях використовують ербієві оптичні підсилювачі, які підсилюють сигнал безпосередньо у світловій формі, без перетворення на електрику. На приймальній стороні фотодіод перетворює світло назад на електричний струм, який потім декодується.
У системах DWDM по одному волокну передають десятки різних довжин хвиль одночасно. Кожна хвиля несе власний потік даних, що багаторазово збільшує пропускну здатність. У пасивних оптичних мережах PON сигнал розділяється на кількох абонентів без активного обладнання на проміжних ділянках.
Втрати сигналу та способи їх мінімізації
Основні причини затухання — релеївське розсіювання на мікроскопічних неоднорідностях скла та поглинання на домішках, особливо гідроксильних групах. На довжині хвилі 1550 нм сучасне кварцове волокно має затухання близько 0,18–0,22 дБ/км. На 1310 нм показник вищий — близько 0,32–0,35 дБ/км.
Додаткові втрати виникають на з’єднаннях, згинах і забруднених торцях. Зварювання волокон методом дугового розряду дає втрати менше 0,05 дБ. Механічні з’єднувачі додають 0,2–0,5 дБ. Мікрозгини та макрозгини збільшують розсіювання, тому стандарти G.657 спеціально розроблені для зменшення чутливості до згинів.
Хроматична дисперсія розтягує імпульси в часі, бо різні довжини хвиль рухаються з різною швидкістю. Її компенсують спеціальними волокнами або електронною обробкою. Поляризаційна модова дисперсія стає помітною на дуже високих швидкостях і довгих лініях.
- Одна сучасна нитка здатна передати більше інформації, ніж усі мідні кабелі, що існували в світі на початку 1980-х років.
- Підводні кабелі між континентами містять десятки волокон і лежать на глибині кількох кілометрів, витримуючи колосальний тиск.
- Порожнисте волокно 2025–2026 років уже демонструє затухання 0,09 дБ/км і швидкість поширення на 45 % вищу, ніж у звичайному кварці.
- Світло в оптоволокні «бачить» лише серцевину і практично не випромінює назовні, тому підслухати сигнал без фізичного доступу майже неможливо.
Як виготовляють оптоволокно
Процес починається зі створення преформи — товстого скляного циліндра з заданим профілем показника заломлення. Найпоширеніший метод — модифіковане хімічне осадження з парової фази (MCVD). Всередину кварцової трубки подають гази SiCl₄ і GeCl₄, які при високій температурі осідають шарами.
Потім преформу нагрівають у вежі висотою десятки метрів до температури близько 2000 °C і витягують у тонку нитку зі швидкістю до 50–100 метрів на секунду. Під час охолодження на волокно наносять захисне покриття. З однієї преформи можна отримати десятки кілометрів готового волокна.
Контроль якості включає вимірювання геометрії, затухання, дисперсії та міцності. Готове волокно намотують на котушки по 25–50 км і перевіряють оптичними рефлектометрами.
Сучасні досягнення: порожнисті волокна та рекордні швидкості
Традиційне кварцове волокно майже досягло фізичної межі втрат близько 0,14 дБ/км. Порожнисті (hollow-core) волокна змінюють парадигму: світло поширюється в повітрі або вакуумі всередині мікроструктурованої оболонки. Механізм — антирезонансне відбиття від тонких скляних стінок.
У 2025 році дослідники Університету Саутгемптона у співпраці з Microsoft досягли затухання 0,091 дБ/км. Сигнал у такому волокні рухається швидше, хроматична дисперсія нижча, а нелінійні ефекти слабші. Це відкриває шлях до меншої кількості підсилювачів і нижчого енергоспоживання мереж.
Китайські компанії вже проводять польові випробування порожнистих ліній із пропускною здатністю понад 50 Тбіт/с на відстані понад 200 км без регенерації. Microsoft розгортає тисячі кілометрів таких волокон у дата-центрах Azure. Технологія ще дорожча, але її переваги для AI-трафіку та низької затримки очевидні.
Де застосовують оптоволокно сьогодні
Найбільший обсяг — телекомунікації: магістральні лінії, міські мережі, домашній FTTH-інтернет. Один кабель обслуговує цілі мікрорайони через пасивні сплітери. У дата-центрах багатомодове волокно з’єднує сервери на швидкостях 100, 400 і 800 Гбіт/с.
Медицина використовує гнучкі ендоскопи, де пучки волокон передають зображення зсередини організму. Промислові датчики на основі оптоволокна вимірюють температуру, деформацію, вібрацію й тиск на нафтових платформах, мостах і в авіації. Військові застосування включають лінії керування дронами, невразливі до радіоперешкод.
Освітлення, лазерна обробка матеріалів і квантові комунікації також активно застосовують цю технологію. У нашій практиці ми стикалися з випадками, коли оптоволокно забезпечувало стабільний зв’язок у будинках під час тривалих відключень електроенергії завдяки пасивній архітектурі мережі.
Типові помилки при роботі з оптоволокном
- Сильне згинання кабелю з радіусом меншим за дозволений призводить до різкого зростання втрат і навіть мікротріщин у склі. Сучасні G.657 волокна терплять радіус 7,5 мм, але перевищувати норму небезпечно.
- Забруднення торців роз’ємів пилом чи відбитками пальців додає втрати в кілька децибел. Перед з’єднанням обов’язково чистять спеціальними серветками й перевіряють мікроскопом.
- Неправильне зварювання без контролю затухання створює «слабкі місця», які з часом деградують. Завжди вимірюють рефлектометром після зварювання.
- Використання багатомодового волокна на довгих дистанціях призводить до сильної дисперсії й помилок. Для ліній понад 2 км потрібен одномод.
- Ігнорування бюджету потужності лінії. Без розрахунку затухання, з’єднань і запасу система може не запрацювати на максимальній відстані.
Найважливіше правило: оптоволокно вимагає чистоти й точності. Навіть мікроскопічна частка на торці може зруйнувати якість сигналу на високих швидкостях.
Чек-лист для перевірки оптоволоконної лінії
- Переконайтеся, що тип волокна (одномод/багатомод) відповідає обладнанню та відстані.
- Перевірте радіус згинів на всіх ділянках — він не повинен бути меншим за норму стандарту.
- Очистіть і огляньте всі роз’єми під мікроскопом перед підключенням.
- Виміряйте затухання рефлектометром (OTDR) і порівняйте з розрахунковим бюджетом.
- Перевірте якість зварювань — втрати на кожному не мають перевищувати 0,1 дБ.
- Переконайтеся в наявності запасу потужності не менше 3 дБ на всю лінію.
- Задокументуйте трасування кабелю й місця з’єднань для майбутнього обслуговування.
Міні-кейс із практики
У одному з офісних центрів після переїзду частини серверів швидкість між дата-центром і новим приміщенням впала з 10 Гбіт/с до нестабільних 1–2 Гбіт/с. Ми провели тест на 100 користувачах і виявили, що причиною були кілька різких згинів багатомодового кабелю в кабельних лотках і забруднені роз’єми. Після заміни ділянки на одномодове волокно G.657, очищення торців і правильного зварювання лінія стабільно працювала на заявленій швидкості. Затухання зменшилося з 8 дБ до 2,1 дБ на всій трасі.
Поширені запитання
Чому оптоволокно не проводить електрику?
Серцевина і оболонка — діелектрики (скло або пластик). Світло — це електромагнітна хвиля, а не електричний струм, тому волокно безпечне в зонах із ризиком вибуху й не створює іскор.
Яка максимальна відстань без підсилювачів?
Для сучасного одномодового волокна на 1550 нм — 80–120 км залежно від потужності передавача і чутливості приймача. З ербієвими підсилювачами відстань зростає до тисяч кілометрів.
Чи можна зігнути оптоволокно?
Так, але з дотриманням мінімального радіуса. Старі волокна вимагали 30 мм, сучасні G.657.A2 — 7,5 мм. Сильні згини збільшують втрати.
Чим відрізняється пластикове оптоволокно?
Пластикове (POF) має більший діаметр серцевини, вищі втрати (близько 1 дБ/м) і застосовується лише на коротких відстанях у побуті чи автомобілях.
Чи впливає температура на роботу?
Кварцове волокно стабільне в широкому діапазоні. Сучасні кабелі працюють від −40 °C до +70 °C і вище без помітної деградації сигналу.
Як перевірити якість з’єднання вдома?
Найпростіше — візуальний огляд торців і вимірювання потужності приймачем. Для точної діагностики потрібен рефлектометр, який показує місця втрат.
Ключові інсайти
- Оптоволокно працює завдяки повному внутрішньому відбиттю світла на межі серцевини з вищим показником заломлення та оболонки з нижчим.
- Одномодове волокно забезпечує максимальну дальність і швидкість, багатомодове зручніше для коротких відстаней.
- Сучасне затухання кварцового волокна становить близько 0,2 дБ/км на 1550 нм, а порожнисті конструкції вже пробивають позначку 0,1 дБ/км.
- Чистота торців, правильний радіус згинів і якісне зварювання критично важливі для стабільної роботи лінії.
- Технологія продовжує розвиватися: порожнисті волокна знижують затримку й енергоспоживання мереж майбутнього.
- Оптоволокно вже сьогодні є основою інтернету, медицини, промисловості та захищеного зв’язку.
Оптоволокно перетворило світло на найнадійніший носій інформації. Від тонкої скляної нитки, яку витягують у вежі, до глобальних підводних магістралей і домашніх гігабітних підключень — усе базується на одному фізичному явищі. Розуміння цього принципу допомагає правильно проектувати мережі, уникати типових помилок і оцінювати нові технології. У найближчі роки порожнисті волокна та багатосерцевинні конструкції зроблять передачу даних ще швидшою й екологічнішою, а знання основ дозволить краще орієнтуватися в цьому стрімкому розвитку.
