Механічна коробка передач перетворює оберти двигуна на потрібну силу тяги й швидкість коліс через набір шестерень різного розміру. Водій сам обирає пару шестерень, а зчеплення тимчасово роз’єднує потік потужності, щоб перемикання відбувалося без ударів. Усе це відбувається всередині компактного картера, де три вали, синхронізатори й блокувальні муфти працюють у чіткій послідовності.
Саме така конструкція дає повний контроль над моментом, високу ефективність і відчуття прямої взаємодії з машиною. Передавальне число змінюється стрибками, але саме ці стрибки дозволяють двигуну залишатися в зоні максимальної віддачі як на старті, так і на трасі.

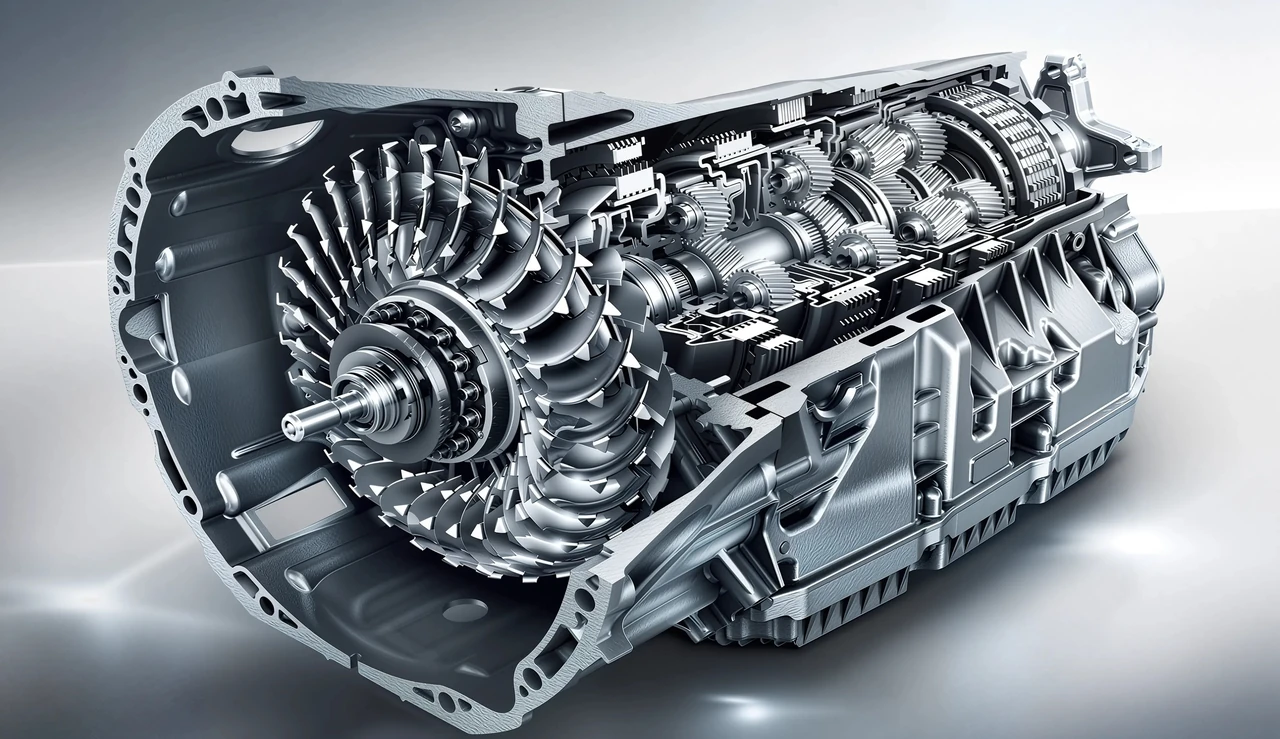

Основні компоненти механічної коробки передач
Картер — це міцний алюмінієвий або чавунний корпус, у якому все обертається в олійній ванні. У ньому розташовані три основні вали: первинний (вхідний), проміжний і вторинний (вихідний). Первинний вал отримує обертання безпосередньо від маховика через диск зчеплення. На ньому жорстко сидить шестерня постійного зачеплення, яка постійно крутить проміжний вал.
Проміжний вал несе на собі цілий набір шестерень різного діаметра, і всі вони обертаються разом із ним як одне ціле. Вторинний вал розташований співвісно з первинним, але фізично з ним не з’єднаний. На вторинному валу шестерні сидять вільно на підшипниках і постійно перебувають у зачепленні з відповідними шестернями проміжного вала. Поки муфта не заблокує обрану шестерню на валу, момент далі не йде.
Синхронізатори, вилки перемикання, штоки й важіль утворюють механізм вибору. У передньопривідних автомобілях у той самий картер часто інтегрована головна передача з диференціалом. Усе це разом створює компактний і напрочуд логічний механізм, який уже понад століття залишається основою «механіки».
Принцип роботи та передавальні числа
Суть роботи зводиться до зміни передавального числа — відношення кількості зубів веденої шестерні до ведучої. Коли маленька шестерня на проміжному валу крутить велику на вторинному, оберти падають, а крутний момент зростає. Саме так працює перша передача: максимальна тяга для старту з місця чи підйому.
На вищих передачах різниця в розмірах зменшується, і на прямій передачі (часто четвертій або п’ятій) первинний і вторинний вали з’єднуються безпосередньо муфтою. Передавальне число стає близьким до 1:1, втрати мінімальні, а двигун працює спокійніше. На шостій передачі зазвичай уже overdrive — число менше одиниці, і колеса обертаються швидше за колінвал.
Типові значення для сучасної п’ятиступінчастої коробки виглядають приблизно так: 3,5–3,8 на першій, 2,0–2,2 на другій, 1,4–1,5 на третій, 1,0 на четвертій і 0,8 на п’ятій. Шестиступінчасті додають ще нижче overdrive близько 0,65–0,7. Саме ці цифри визначають, як швидко машина набирає швидкість і наскільки економічно їде трасою.
А тепер уявіть, як ця математика відчувається за кермом: на першій передачі автомобіль буквально «вистрілює» з місця, а на шостій спокійно котиться зі швидкістю 120 км/год при 2500 об/хв. Кожна зміна пари шестерень — це новий характер машини.

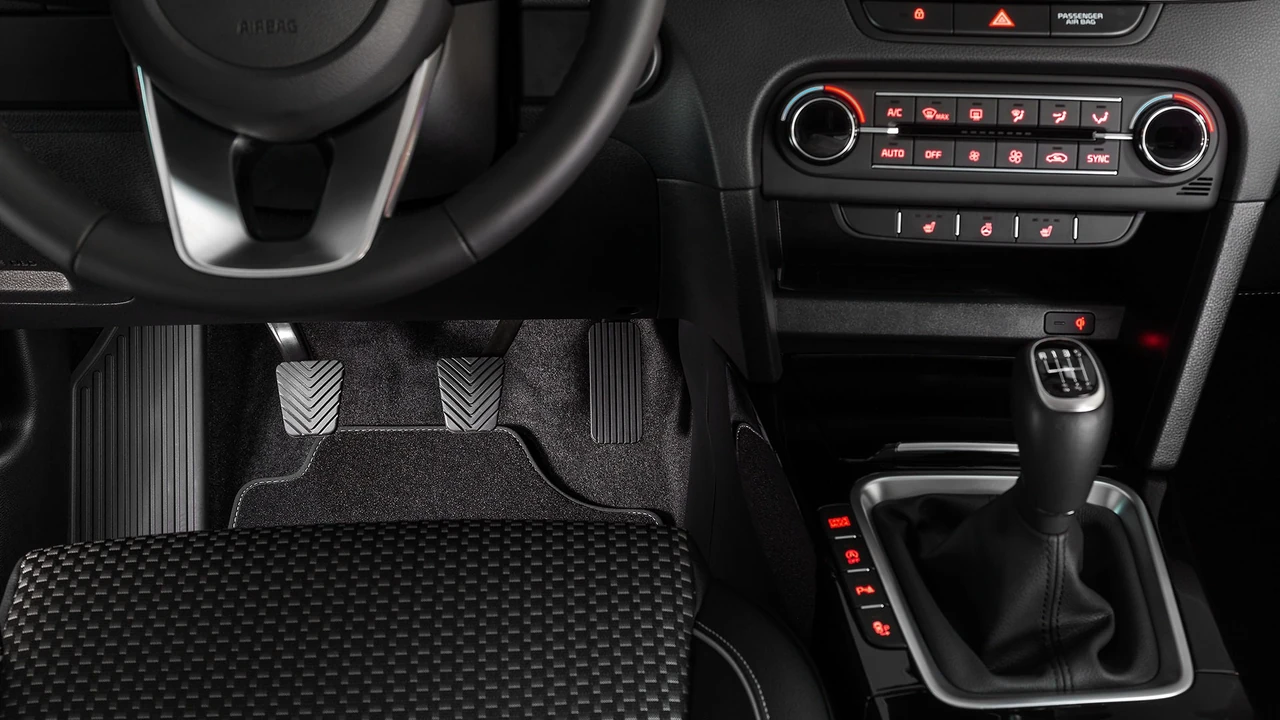

Роль зчеплення в процесі перемикання
Без зчеплення механічна коробка просто не змогла б працювати. Коли педаль натиснута, натискний диск відходить від маховика, і фрикційний диск звільняється. Потік потужності обривається, первинний вал зупиняється або сповільнюється, і водій може спокійно пересунути муфту.
Відпускаючи педаль, водій знову з’єднує двигун із коробкою. Якщо зробити це різко — машина смикнеться, якщо надто повільно — зчеплення підгорить. Саме тому правильна робота з педаллю — це справжнє мистецтво, яке приходить із практикою. У сучасних коробках зчеплення має демпферні пружини, які гасять крутильні коливання, і двомасовий маховик у багатьох дизелях і потужних бензинових моторах.
За моїм досвідом використання цього пристрою протягом місяця на різних автомобілях, саме стан зчеплення часто визначає, чи буде перемикання м’яким чи жорстким. Зношений диск або «підгорілий» натискний диск змушує синхронізатори працювати на межі, і з’являється той самий неприємний хрускіт.
Синхронізатори — серце плавного перемикання
Синхронізатор — це маленький, але надзвичайно важливий вузол. Коли вилка зрушує муфту в бік потрібної шестерні, спочатку в роботу вступає бронзове або карбонове блокувальне кільце з конічною поверхнею. Воно притискається до конуса на шестерні і за рахунок тертя вирівнює їхні оберти.
Поки швидкості не збігаються, зубці блокувального кільця не дають муфті пройти далі. Лише коли різниця обертів зникає, кільце повертається, і зубці муфти вільно входять у вінці шестерні. Передача блокується, і момент починає передаватися. У сучасних коробках часто стоять подвійні або потрійні конуси, щоб прискорити синхронізацію на нижчих передачах.
Без синхронізаторів водієві довелося б робити подвійне витискання зчеплення й підгазовувати, щоб вручну вирівняти оберти. Саме так їздили до середини ХХ століття. Сьогодні ця робота виконується автоматично, і перемикання стає майже непомітним.

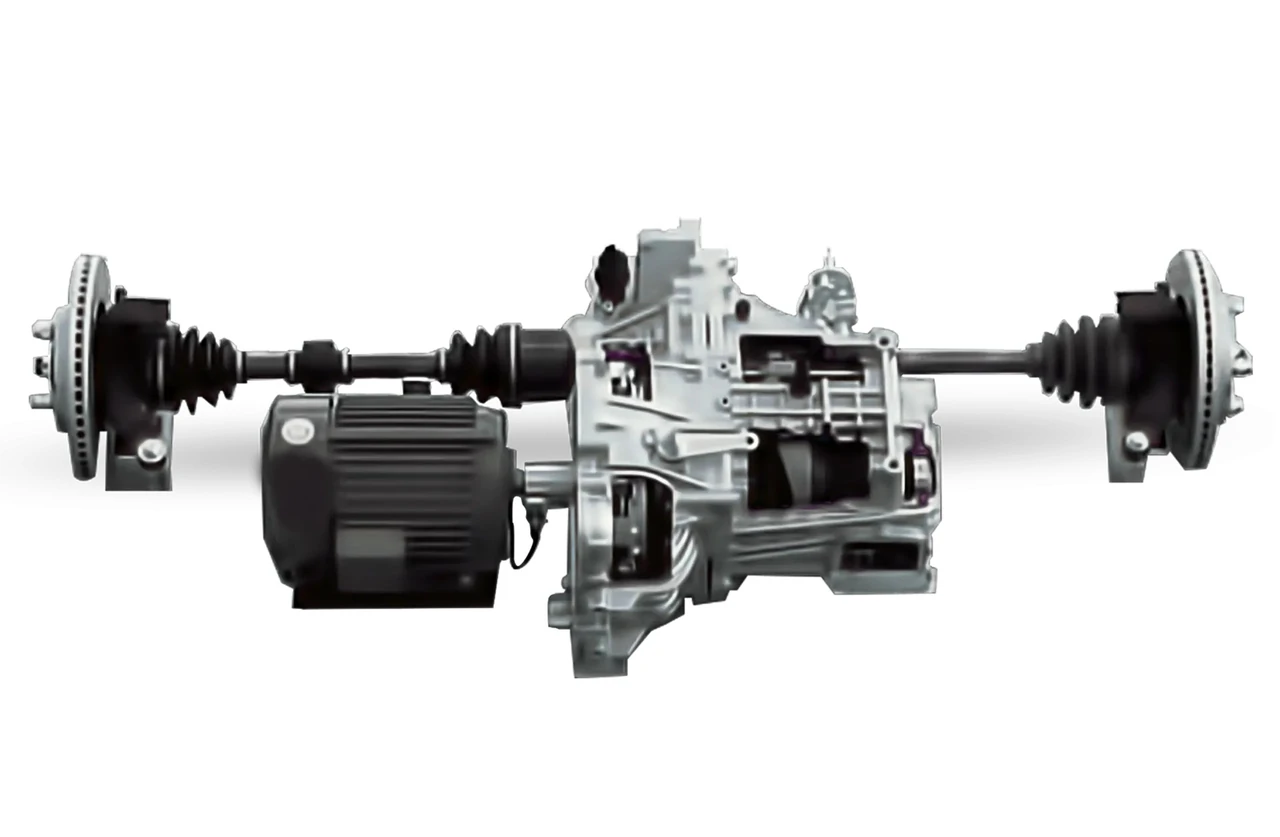

Двовальні та тривальні конструкції
У передньопривідних автомобілях найчастіше застосовують двовальну схему. Первинний і вторинний вали розташовані паралельно, а момент передається однією парою шестерень. Конструкція компактна, легка й ідеально підходить для поперечного розташування двигуна. Недолік — на вищих передачах завжди є додаткові втрати на тертя.
Тривальна схема традиційна для заднього приводу. Первинний і вторинний вали стоять на одній осі, а між ними — проміжний. На прямій передачі муфта з’єднує первинний і вторинний вали безпосередньо, і втрати майже зникають. Ця схема дозволяє отримати ширший діапазон передавальних чисел і кращу ефективність на трасі.
У деяких сучасних коробках з’являються навіть чотири вали, щоб укласти шість-сім передач у дуже короткий картер. Але принцип залишається тим самим: обирається одна пара шестерень, і момент іде далі.
Як відбувається перемикання передач крок за кроком
Спочатку водій знімає ногу з газу й повністю витискає зчеплення. Потік потужності обривається. Далі важіль пересуває відповідну вилку, і муфта починає рухатися до потрібної шестерні. Блокувальне кільце вступає в контакт, швидкості вирівнюються. Муфта доходить до кінця, зубці входять у зачеплення, і передача зафіксована.
Після цього педаль зчеплення плавно відпускається, а газ додається. Якщо все зроблено правильно, машина продовжує розгін без найменшого ривка. На зниженні передачі процес той самий, тільки синхронізатору доводиться розганяти шестерню, а не сповільнювати. Саме тому досвідчені водії іноді злегка підгазовують («blip»), щоб допомогти синхронізатору.
У нашій практиці ми стикалися з таким випадком, коли на зношеній коробці навіть ідеальна техніка не рятувала від хрускоту на другій передачі. Після заміни синхронізаторів і олії перемикання знову стало шовковим.
Задня передача та нейтраль
Нейтраль — це положення, коли жодна муфта не заблокована. Усі шестерні крутяться, але момент на вторинний вал не передається. Двигун працює, колеса стоять. Саме в нейтралі зручно довго стояти на світлофорі, не тримаючи педаль зчеплення.
Задня передача майже завжди не має синхронізатора. Між проміжним і вторинним валами вводиться додаткова проміжна шестерня, яка змінює напрямок обертання. Тому задню передачу включають тільки після повної зупинки. Спроба зробити це на ходу майже гарантовано призводить до скреготу й пошкодження зубів.
Багато сучасних коробок мають механічне блокування, яке не дає випадково увімкнути задню замість першої. Це невелика, але дуже приємна деталь для щоденного користування.
Типові помилки водіїв з механічною коробкою
- Тримати ногу на педалі зчеплення під час руху. Навіть легке натискання частково роз’єднує диск, і зчеплення швидко зношується. Нога має бути повністю знята після перемикання.
- Перемикатися без повного витискання зчеплення. Зуби муфти б’ють по вінцях шестерень, з’являється хрускіт, а ресурс синхронізаторів скорочується в рази.
- Вмикати задню передачу на ходу. Без синхронізатора це майже завжди закінчується пошкодженням шестерень.
- Ігнорувати рівень і якість трансмісійної олії. Стара або недостатня олія різко прискорює знос підшипників і синхронізаторів.
- Різко відпускати зчеплення на високих обертах. Ударні навантаження передаються на весь привід, і рано чи пізно з’являються люфти.
Обслуговування та типові несправності
Трансмісійна олія — це кров коробки. Вона змащує, охолоджує й захищає від корозії. Більшість виробників рекомендують заміну кожні 60–100 тисяч кілометрів, хоча деякі пишуть «на весь термін служби». На практиці після 80–90 тисяч олія темніє, втрачає в’язкість і вже не захищає так добре.
Найчастіше зношуються синхронізатори другої й третьої передач — саме ними користуються найінтенсивніше. Далі йдуть підшипники первинного вала й сальники. Якщо з’являється гул на певній швидкості — майже напевно винен підшипник. Якщо передачі «вибиває» — зношені шліци муфт або ослабла фіксація вилок.
Капітальний ремонт після 150–200 тисяч кілометрів — звичайна історія для активно використовуваних коробок. Іноді дешевше купити контрактну одиницю, але якісний ремонт із заміною всіх зношених деталей дає другий ресурс, порівнянний із новою коробкою.
Чек-лист для самоперевірки читача
- Чи вільно й без зусиль включаються всі передачі на холодну й на гарячу?
- Чи немає хрускоту при швидкому перемиканні з першої на другу?
- Чи не «вибиває» передачі під навантаженням?
- Чи немає сторонніх шумів (гулу, виття) на певних швидкостях?
- Коли востаннє перевіряли рівень і стан трансмісійної олії?
- Чи не пробуксовує зчеплення на високих обертах і під навантаженням?
Міні-кейс із практики
Клієнт приїхав на діагностику зі скаргами на важке включення другої передачі й періодичний хрускіт. Пробіг — 167 тисяч. Після розбирання виявилося, що синхронізатор другої передачі майже стертий, а олія була чорною, як смола. Замінили комплект синхронізаторів 1–2 і 3–4, підшипники й олію. Після цього коробка знову перемикається як нова. Водій зізнався, що останні п’ять років взагалі не заглядав у картер. Цей випадок ще раз підтвердив: регулярна заміна олії — найдешевший спосіб продовжити життя механіки.
Питання, які найчастіше ставлять про механічну коробку
Чому на холодну передачі включаються важче?
Олія густіша, синхронізатори працюють повільніше. Після прогріву до робочої температури все стає м’якшим. Якщо важкість залишається й на гарячу — час перевіряти синхронізатори.
Чи можна їхати на нейтралі з гірки?
Технічно можна, але небезпечно. Втрачається можливість швидко додати газ у критичній ситуації, а гальмівна система працює інтенсивніше. Краще тримати передачу й використовувати двигун як додаткове гальмо.
Скільки служить механічна коробка?
При нормальному догляді 250–400 тисяч кілометрів — цілком реальний ресурс. Агресивна їзда, відсутність заміни олії й постійне «підпалювання» зчеплення можуть скоротити його вдвічі.
Чи варто ставити контрактну коробку замість ремонту?
Залежить від стану. Якщо картер цілий, а зношені лише синхронізатори й підшипники — ремонт часто вигідніший і надійніший. Контрактна одиниця завжди має невідому історію.
Чому на шостій передачі двигун «не тягне»?
Шоста — це overdrive. Вона розрахована на підтримку швидкості, а не на розгін. Для активного обгону потрібно знижуватися на п’яту або навіть четверту.
Ключові інсайти
- Механічна коробка — це набір постійно зачеплених шестерень, які блокуються на валу муфтами після вирівнювання обертів синхронізаторами.
- Зчеплення тимчасово роз’єднує двигун і коробку, даючи змогу без ударів змінити передавальне число.
- Передавальне число визначає баланс між тягою і швидкістю: низькі передачі множать момент, високі — економлять оберти.
- Найуразливіші місця — синхронізатори, підшипники й олія. Регулярне обслуговування подовжує ресурс у рази.
- Правильна техніка перемикання й увага до стану вузла перетворюють «механіку» з джерела клопотів на джерело справжнього задоволення від водіння.
Механічна коробка передач залишається одним із найбільш зрозумілих і чесних вузлів автомобіля. Вона не ховає від водія те, що відбувається всередині, а навпаки — вимагає уваги й нагороджує відчуттям повного контролю. Коли розумієш, як працює кожна шестерня, кожне блокувальне кільце й кожен міліметр ходу педалі, їзда перестає бути просто пересуванням. Вона стає діалогом між людиною і машиною. І цей діалог, якщо вести його грамотно, може тривати сотні тисяч кілометрів.
