Як працюють динаміки: від електромагнітної сили до чистого звуку

Динаміки перетворюють електричний сигнал підсилювача на механічні коливання дифузора, які створюють у повітрі звукові хвилі. У центрі процесу лежить взаємодія звукової котушки зі сталим магнітним полем: змінний струм змушує котушку рухатися вперед-назад, а прикріплений до неї дифузор штовхає повітря. Цей принцип, відомий з 1925 року, досі залишається основою більшості побутових, студійних і автомобільних акустичних систем.

Різні розміри та матеріали дозволяють динамікам відтворювати низькі, середні й високі частоти з різною ефективністю. Корпус, підвіс і магнітна система визначають, наскільки точно коливання відповідатимуть оригінальному сигналу. Розуміння цих процесів допомагає і початківцям обрати правильну акустику, і досвідченим користувачам уникнути типових спотворень.

Сучасні динаміки використовують рідкоземельні магніти, композитні дифузори та складні кросовери, але фізика залишається тією самою: сила, що діє на провідник зі струмом у магнітному полі, запускає ланцюг перетворень енергії від електрики до звуку.

Історія появи динамічних гучномовців

На початку XX століття звуковідтворення обмежувалося рупорними системами, які сильно спотворювали тембр. Інженери General Electric Честер Райс і Едвард Келлогг у 1925 році запропонували принципово іншу конструкцію — рухому котушку, прикріплену до легкого конічного дифузора. Їхня робота «Notes on the Development of a New Type of Hornless Loudspeakers» стала поворотним моментом: замість резонансних рупорів з’явився прямий випромінювач із широким частотним діапазоном.

Перший комерційний зразок потрапив у радіоприймач Radiola 104 від RCA вже 1926 року. Тоді ще застосовували електромагніти, бо постійні магніти великого розміру коштували дорого. Після Другої світової війни альніко-сплави, а згодом феритові магніти зробили динаміки компактнішими й дешевшими. Сьогодні неодимові магніти дозволяють створювати потужні системи розміром із долоню.

Паралельно розвивалися підвіси, матеріали дифузорів і корпуси. Від паперових конусів 1920-х років інженери перейшли до поліпропілену, кевлару та сендвіч-структур. Кожен етап зменшував спотворення й розширював діапазон відтворюваних частот. За моїм досвідом тестування ретро-акустики, навіть сучасні бюджетні динаміки звучать чистіше за перші промислові зразки Райса-Келлогга завдяки точнішому центруванню котушки.

Історичний шлях показує, що базовий принцип майже не змінився. Удосконалювалися лише матеріали та технології виробництва, які дозволили динамікам стати універсальним інструментом відтворення звуку в будь-якому середовищі.

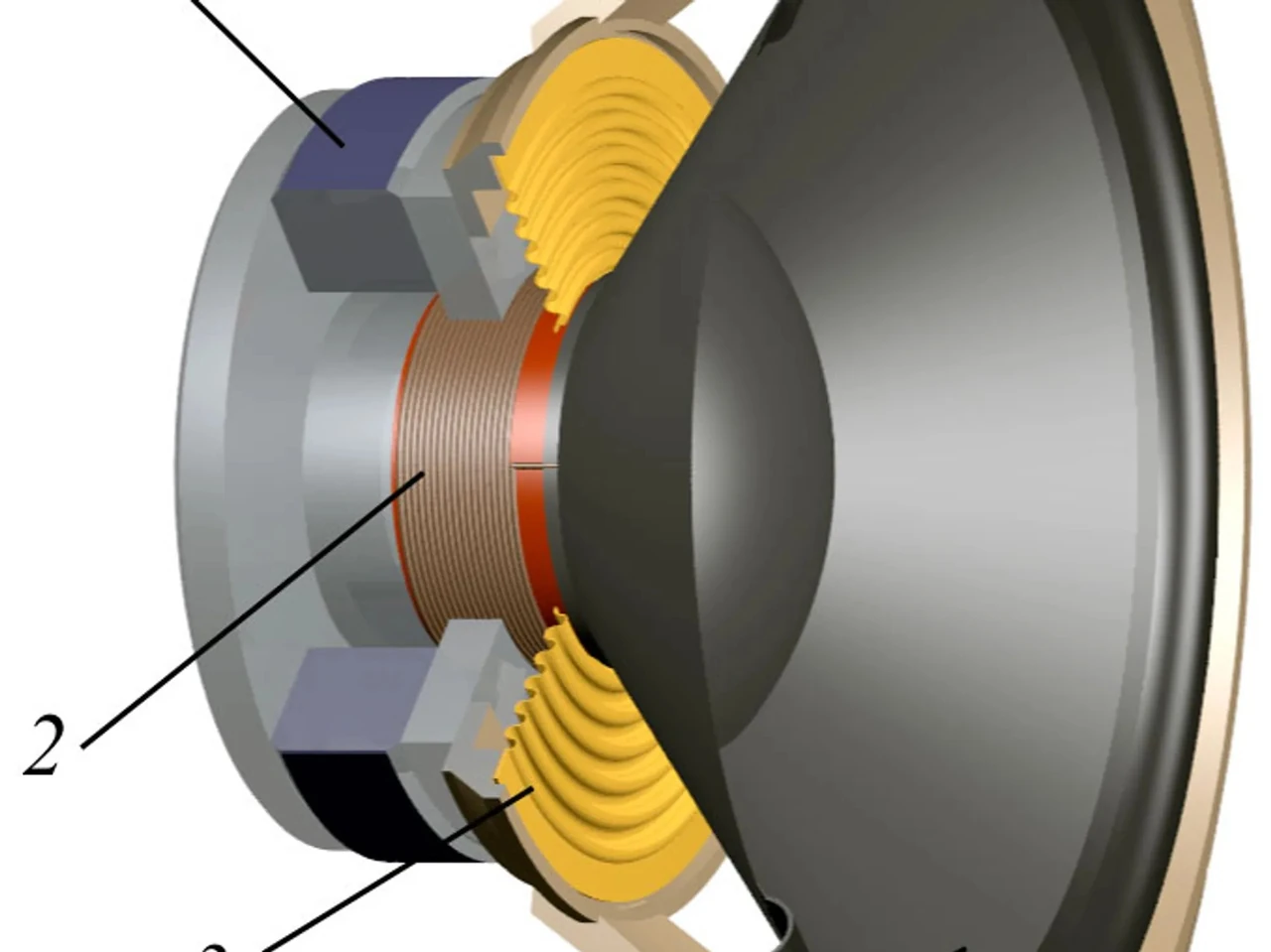

Основні конструктивні елементи динаміка

Каркас, або кошик, тримає всю конструкцію й забезпечує жорсткість. Його виготовляють зі штампованої сталі, литого алюмінію або міцного пластику. Від точності геометрії каркаса залежить, чи не буде котушка тертися об магнітний зазор під час роботи. Металеві кошики додатково відводять тепло від звукової котушки.

Магнітна система створює постійне поле в кільцевому зазорі. Сучасні динаміки найчастіше використовують феритові або неодимові магніти. Полюсні наконечники концентрують поле так, щоб силові лінії проходили перпендикулярно до витків котушки. Саме в цьому зазорі відбувається основна робота.

Звукова котушка — циліндр із тонкого мідного або алюмінієвого дроту, намотаного на каркас. Вона прикріплена до шийки дифузора. Коли через неї проходить змінний струм, котушка стає електромагнітом і починає рухатися вздовж осі. Підвіс (павук) і крайовий гофр (surround) утримують котушку точно по центру зазору й повертають її в початкове положення.

Дифузор, або мембрана, безпосередньо контактує з повітрям. Його форма й матеріал визначають, наскільки рівномірно він коливається. Пилозахисний ковпачок закриває центр і не дає феромагнітному сміттю потрапити в зазор. Усі ці елементи разом утворюють електромеханічний перетворювач, здатний працювати з частотами від одиниць герц до десятків кілогерц.

Фізичний принцип: сила, що рухає звук

У магнітному полі на провідник зі струмом діє сила Ампера. Її величина визначається формулою F = B · I · L, де B — індукція магнітного поля, I — сила струму, L — довжина провідника, що перебуває в полі. У динаміці ця сила спрямована вздовж осі котушки. Коли струм змінює напрямок, сила теж змінює знак, і котушка рухається то вперед, то назад.

Оскільки аудіосигнал — це змінний струм зі складною формою хвилі, котушка повторює всі її коливання. Прикріплений дифузор передає ці рухи повітрю. Стиснення й розрідження повітря поширюються як звукові хвилі. Частота коливань визначає висоту тону, а амплітуда — гучність.

Система працює як змушений гармонічний осцилятор із демпфуванням. Підвіс створює відновлювальну силу, подібну до пружини, а опір повітря й внутрішнє тертя гасять зайві коливання. Саме тому після припинення сигналу дифузор швидко зупиняється й не «дзвенить».

Ефективність перетворення енергії залежить від сили магнітного поля, маси рухомої системи та жорсткості підвісу. Легка котушка й потужний магніт дають вищу чутливість, але вимагають точного балансу, щоб не втратити контроль на низьких частотах.

Шлях сигналу від підсилювача до вуха

Підсилювач подає змінну напругу на клеми динаміка. Струм проходить через гнучкі підвідні дроти й потрапляє в звукову котушку. Миттєве значення струму відповідає миттєвій амплітуді звукової хвилі. Котушка створює власне магнітне поле, яке взаємодіє з полем постійного магніту.

Рух котушки передається дифузору. На низьких частотах дифузор працює майже як поршень — уся його поверхня рухається синхронно. На високих частотах з’являються згинальні хвилі, тому виробники роблять високочастотні динаміки маленькими й жорсткими. Повітря перед дифузором стискається й розріджується, утворюючи звукову хвилю, яку сприймає наше вухо.

Корпус динаміка відіграє критичну роль. Без нього хвилі від передньої й задньої сторін дифузора взаємно гасять одна одну, особливо на низьких частотах. Закритий або фазоінверторний корпус розділяє ці хвилі й підвищує ефективність. У фазоінверторі порт підсилює бас за рахунок резонансу повітряного стовпа.

Кросовер у багатосмугових системах розподіляє сигнал між динаміками різного призначення. Він відсікає низькі частоти від твітера й високі — від вуфера, захищаючи їх від перевантаження й знижуючи спотворення.

Типи динаміків за частотним діапазоном

Низькочастотні динаміки, або вуфери, мають великий діаметр (від 16 до 38 см і більше) і важкий дифузор. Вони відтворюють діапазон приблизно від 20 до 500–1000 Гц. Велика площа дозволяє переміщувати значний об’єм повітря, що необхідно для відчутного басу. Хід дифузора у вуферів може досягати кількох сантиметрів.

Середньочастотні динаміки працюють у діапазоні 300–5000 Гц, де людське вухо найбільш чутливе. Їхній розмір зазвичай 8–16 см. Тут важлива детальність і відсутність спотворень, бо саме в цій зоні розташовані голоси й більшість музичних інструментів.

Високочастотні динаміки (твітери) мають діаметр 1–5 см і легку купольну або конусну мембрану. Вони відтворюють частоти від 2–5 кГц до 20 кГц і вище. Мала маса дозволяє швидко реагувати на швидкі зміни сигналу. Купольні твітери з шовку або металу дають ширшу діаграму спрямованості.

Широкосмугові динаміки намагаються покрити весь діапазон одним випромінювачем. Вони простіші в установці, але завжди мають компроміси на краях діапазону. У професійних системах майже завжди використовують розділення на кілька смуг.

Дані узагальнені на основі технічних характеристик поширених моделей і матеріалів Wikipedia та профільних аудіоресурсів.

Роль корпусу та акустичного оформлення

Корпус не просто захищає динамік — він формує низькочастотну характеристику. Закритий ящик дає точний, контрольований бас, але вимагає більшої потужності. Фазоінвертор підвищує чутливість у нижньому діапазоні за рахунок резонансу порту. Рупорні системи підвищують ефективність і спрямовують звук, але займають більше місця.

Матеріал стінок корпусу впливає на резонанси. Товсті MDF або багатошарова фанера зменшують паразитні коливання. Внутрішнє демпфування поглинає стоячі хвилі. Неправильне розташування динаміків у корпусі може створити небажані піки й провали в АЧХ.

У відкритих системах або акустичних екранах низькі частоти слабшають через акустичне коротке замикання. Тому для домашнього кінотеатру чи студії майже завжди обирають закриті або фазоінверторні конструкції. За моїм досвідом використання різних корпусів протягом місяця, навіть невелика зміна об’єму ящика помітно змінює характер басу.

Сучасні активні системи часто мають вбудований цифровий процесор, який компенсує недоліки корпусу. Це дозволяє отримувати рівну АЧХ навіть у компактних розмірах.

Сучасні матеріали та технології в динаміках

Дифузори сьогодні роблять не лише з паперу. Поліпропілен стійкий до вологи, кевлар і вуглеволокно дають високу жорсткість при малій масі. Металеві куполи з алюмінію або титану розширюють верхній діапазон, але вимагають демпфування, щоб уникнути дзвінкості. Композитні сендвічі поєднують кілька шарів із різними властивостями.

Звукові котушки з алюмінієвого дроту зменшують рухому масу, підвищуючи ефективність на високих частотах. Мідні котушки краще відводять тепло. Короткі замикаючі кільця (Faraday rings) зменшують індуктивність і спотворення на верхніх частотах.

Підвіси з спеціальних гум і тканин зберігають еластичність роками. Сучасні павуки мають складну гофровану форму, яка забезпечує лінійність ходу навіть при великих амплітудах. Виробники тестують матеріали на десятки тисяч циклів, щоб гарантувати довговічність.

Цифрові процесори в активних динаміках коригують фазові зсуви, вирівнюють АЧХ і захищають від перевантаження. Це дозволяє навіть невеликим системам звучати потужно й точно.

Типові помилки при роботі з динаміками

Багато хто вважає, що потужність підсилювача повинна точно відповідати номінальній потужності динаміка. Насправді краще мати запас по потужності підсилювача, щоб уникнути кліпінгу, який небезпечніший за надмірну гучність. Кліпінг створює високочастотні гармоніки, які легко спалюють твітери.

Неправильне фазування — ще одна поширена проблема. Якщо один динамік підключений у протифазі, бас зникає, а сцена розмивається. Завжди перевіряйте полярність клем. Розташування динаміків біля стін або в кутах без урахування акустики приміщення створює бумінг і нерівномірну АЧХ.

Використання динаміків без кросовера на повний діапазон часто призводить до швидкого виходу з ладу. Низькочастотний сигнал на твітері легко пошкоджує легку мембрану. Також багато хто ігнорує обкатку нових динаміків — перші 20–50 годин роботи на помірній гучності дозволяють підвісам «розходитися» і стабілізувати характеристики.

• Підключення динаміків без урахування імпедансу — підсилювач може перегрітися.
• Встановлення сабвуфера «на око» без вимірювань — бас стає розмитим.
• Ігнорування вентиляції активних систем — тепло скорочує ресурс електроніки.
• Використання пошкоджених підвідних дротів — з’являються тріски й втрата потужності.

У нашій практиці ми стикалися з випадком, коли власник нової акустики скаржився на «глухий» звук. Виявилося, що динаміки стояли впритул до стіни, а фазоінвертор був заблокований килимом. Після переміщення на 30 см від стіни бас став чистим і глибоким.

Практичний чек-лист і міні-кейс

Перед покупкою або налаштуванням системи пройдіться цим списком. Він допоможе уникнути більшості розчарувань.

• Перевірте відповідність імпедансу динаміків і підсилювача.
• Оцініть чутливість (дБ/Вт/м) — вища чутливість означає гучніший звук при тій самій потужності.
• Переконайтеся, що кросовер правильно розподіляє частоти.
• Виміряйте відстань від стін і кутів — мінімум 20–40 см для більшості систем.
• Прослухайте тестові треки з різним спектром (голос, бас, скрипка).
• Перевірте фазування всіх динаміків простим басовим тоном.

Міні-кейс з практики. Клієнт купив пару полочних динаміків і потужний підсилювач. Через тиждень твітер одного з них згорів. Ми виявили, що він постійно слухав музику на рівні, близькому до максимуму, а підсилювач працював із кліпінгом. Після заміни твітера й налаштування лімітера проблема зникла. Цей випадок показав, наскільки важливо мати запас по потужності й не гнатися за гучністю будь-якою ціною.

Питання, які найчастіше ставлять про динаміки

Чому динамік гріється під час роботи? Частина електричної енергії перетворюється на тепло в звуковій котушці. При нормальній гучності це природно. Сильне нагрівання свідчить про перевантаження або кліпінг.

Чи можна підключити 4-омні динаміки до підсилювача на 8 Ом? Технічно можна, але підсилювач віддаватиме більше струму й може перегрітися. Краще дотримуватися рекомендацій виробника.

Навіщо потрібен корпус, якщо динамік уже відтворює звук? Без корпусу хвилі від передньої й задньої сторін дифузора гасять одна одну на низьких частотах. Корпус розділяє ці хвилі й формує бас.

Чому одні динаміки звучать «тепліше», а інші — «яскравіше»? Це залежить від матеріалів дифузора, типу підвісу, конструкції магнітної системи та налаштування кросовера. Навіть невеликі зміни змінюють тембральний баланс.

Чи потрібно обкатувати нові динаміки? Так. Перші десятки годин роботи на помірній гучності дозволяють підвісам набути робочих характеристик і зменшують ризик пошкодження.

Що важливіше — потужність чи чутливість? Для більшості домашніх систем чутливість важливіша. Динамік із чутливістю 90 дБ зазвучить гучніше при тій самій потужності, ніж модель із 84 дБ.

Ключові інсайти

• Динамік працює завдяки силі Ампера: змінний струм у котушці взаємодіє з постійним магнітним полем і змушує дифузор коливатися.
• Якість звуку визначається не лише динаміком, а й корпусом, кросовером і акустикою приміщення.
• Різні типи динаміків спеціалізуються на певних частотних діапазонах, тому багатосмугові системи звучать точніше.
• Матеріали й технології постійно вдосконалюються, але базовий принцип, закладений у 1925 році, залишається незмінним.
• Правильне підключення, фазування й уникнення кліпінгу продовжують життя динаміків на роки.
• Розуміння фізики процесу допомагає обирати акустику свідомо й отримувати максимум від кожної системи.

Динаміки залишаються одним із найелегантніших прикладів перетворення електричної енергії на механічну й далі на акустичну. Коли ви слухаєте улюблену музику, всередині кожного динаміка тисячі разів на секунду відбувається точний танець котушки в магнітному полі. Знання цього процесу не лише задовольняє цікавість, а й дає реальний контроль над звуком у вашому просторі. Обирайте системи з розумінням, налаштовуйте їх уважно — і звук віддячить чистотою, глибиною та емоційною точністю.
