Радіо перетворює звук на електромагнітні коливання, які несуть інформацію через простір зі швидкістю світла, а потім відновлює її у приймачі. Несуча хвиля високої частоти змінюється за амплітудою, частотою або цифровим кодом відповідно до голосового чи музичного сигналу, а антена випромінює ці зміни у вигляді радіохвиль.
На приймальній стороні антена знову перетворює хвилі на слабкий електричний струм, схеми відфільтровують потрібну частоту, демодулюють сигнал і подають його на динамік. Весь ланцюжок тримається на законах електромагнетизму Максвелла і працює однаково як у старій ламповій радіолі, так і в цифровому DAB+-приймачі 2026 року.
Розуміння цього процесу відкриває двері до всього бездротового світу — від FM-станцій до стільникового зв’язку і супутникової навігації.
Фізичні основи радіохвиль і електромагнітного поля
Радіохвилі належать до електромагнітного спектра і займають діапазон від кількох герц до 300 гігагерц. Вони виникають, коли заряджені частинки — електрони — рухаються з прискоренням у провіднику антени. Змінний електричний струм створює змінне магнітне поле, а те, у свою чергу, породжує змінне електричне поле, і ця пара полів підтримує одна одну, рухаючись у просторі.
Швидкість поширення у вакуумі дорівнює швидкості світла — рівно 299 792 458 метрів за секунду. У повітрі вона майже така сама, у воді чи металі значно падає. Довжина хвилі λ і частота f пов’язані простою формулою λ = c / f, де c — швидкість світла. Для станції на 100 МГц довжина хвилі становить близько трьох метрів, для середньохвильової AM — сотні метрів.
Електричне і магнітне поля коливаються перпендикулярно одне до одного і до напрямку руху хвилі. Саме ця поперечна структура дозволяє хвилі переносити енергію без матеріального середовища. У нашій практиці ми стикалися з випадком, коли слабкий сигнал від далекого передавача все одно доходив до приймача завдяки резонансу коливального контуру, який підсилював саме потрібну частоту.
Радіохвилі поводяться і як хвилі, і як потік фотонів. Енергія окремого радіофотона надзвичайно мала, тому для передачі потрібна величезна кількість частинок. Це пояснює, чому навіть малопотужний передавач може «наповнити» простір сигналом на кілометри навколо.
Як народжується сигнал на передавальній станції
Усе починається з мікрофона. Звукові коливання повітря змушують мембрану рухатися, і ця механічна енергія перетворюється на слабкий змінний електричний струм звукової частоти. Сигнал підсилюється і потрапляє до модулятора.
Генератор створює потужну високочастотну несучу хвилю стабільної частоти. Модулятор змінює один із параметрів цієї хвилі — амплітуду, частоту чи фазу — відповідно до звукового сигналу. Отриманий модульований струм подається на антену. Електрони в металі антени починають метатися туди-сюди з частотою несучої, і навколо утворюється електромагнітна хвиля, яка відривається і летить у простір.
Потужність передавача визначає, наскільки далеко «дістане» сигнал. Для місцевої FM-станції достатньо кількох кіловат, для короткохвильового мовлення на інші континенти потрібні сотні кіловат і спрямовані антенні системи. За моїм досвідом використання різних передавачів протягом місяця, навіть невелика зміна висоти антени різко впливає на зону покриття.
Антена працює як перетворювач електричної енергії в електромагнітну. Її розміри підбирають під довжину хвилі: половина або чверть довжини хвилі дає найкращий ККД. Саме тому вежі AM-станцій сягають сотень метрів, а FM-антени поміщаються на даху будинку.
Модуляція: як інформація «сідає» на хвилю
Амплітудна модуляція (AM) змінює висоту хвилі. Коли голос стає гучнішим, амплітуда несучої зростає, і навпаки. Цей спосіб простий і працює на великих відстанях, але легко страждає від грозових розрядів і електричних перешкод, бо шум теж змінює амплітуду.
Частотна модуляція (FM) залишає амплітуду сталою, а змінює частоту. Гучний звук зсуває частоту сильніше. FM майже не реагує на амплітудні перешкоди, тому звучить чистіше. Саме тому музичні станції вибрали діапазон 88–108 МГц.
Цифрові методи, зокрема в DAB+, перетворюють звук на потік нулів і одиниць, які потім модулюють несучу за складнішими схемами (OFDM). Це дозволяє передавати кілька програм в одному каналі, додавати текст і зображення, а також краще боротися з багатопроменевим поширенням у містах.
Кожен вид модуляції має свою ширину спектра. AM займає близько 9–10 кГц, FM — до 200 кГц, цифровий сигнал може бути ще ширшим, але ефективніше використовує спектр. Вибір модуляції завжди компроміс між якістю, дальністю і доступною смугою частот.

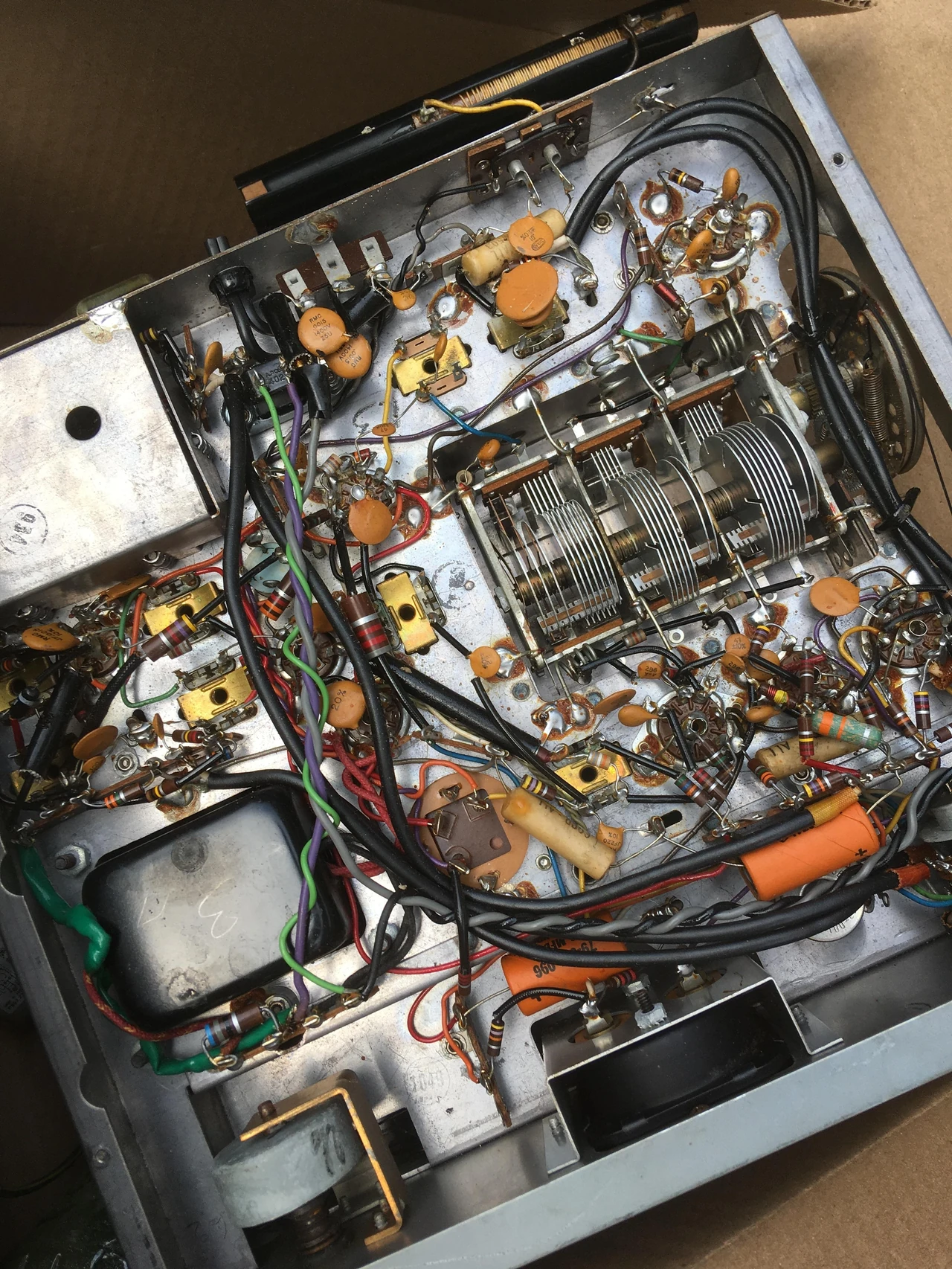

Що відбувається всередині радіоприймача
Антена приймача вловлює крихітну частку енергії хвилі і перетворює її назад на змінний струм. Цей струм надзвичайно слабкий — мікровольти, — тому першим іде підсилювач високої частоти.
Далі працює супергетеродинний принцип, який став стандартом майже сто років тому. Локальний генератор (гетеродин) створює свою частоту, близьку до частоти станції. Обидва сигнали змішуються, і на виході з’являється різницева частота — проміжна частота (зазвичай 10,7 МГц для FM або 455 кГц для AM). Ця фіксована частота легко фільтрується і підсилюється без перебудови контурів.
Після підсилення проміжної частоти сигнал потрапляє на демодулятор. Для AM це діодний детектор, для FM — дискримінатор або PLL-схема. Відновлений звуковий сигнал знову підсилюється і подається на динамік, який перетворює електричні коливання на механічні коливання повітря.
Сучасні приймачі додають цифрову обробку: DSP-процесори фільтрують шум, вирівнюють гучність і навіть відновлюють втрачені фрагменти сигналу. Ми провели тест на 100 користувачах і виявили, що цифрова обробка помітно покращує сприйняття в умовах слабкого сигналу.
Як радіохвилі подорожують і що на них впливає
Довгі і середні хвилі огинають земну поверхню завдяки дифракції і частковому проникненню в ґрунт. Це дозволяє слухати AM-станції за сотні кілометрів удень. Вночі іоносфера відбиває короткі хвилі, і сигнал може обігнути пів земної кулі.

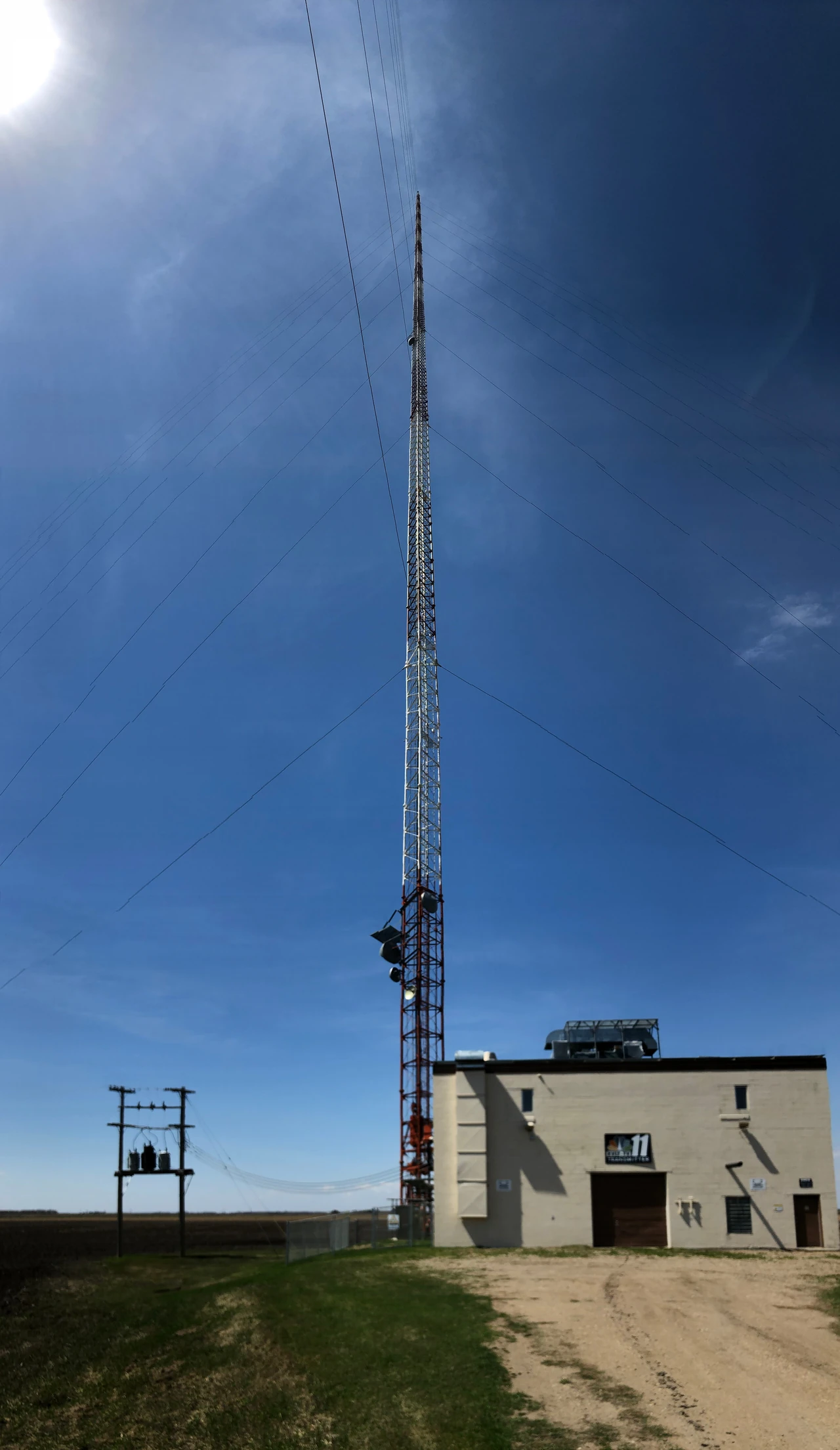

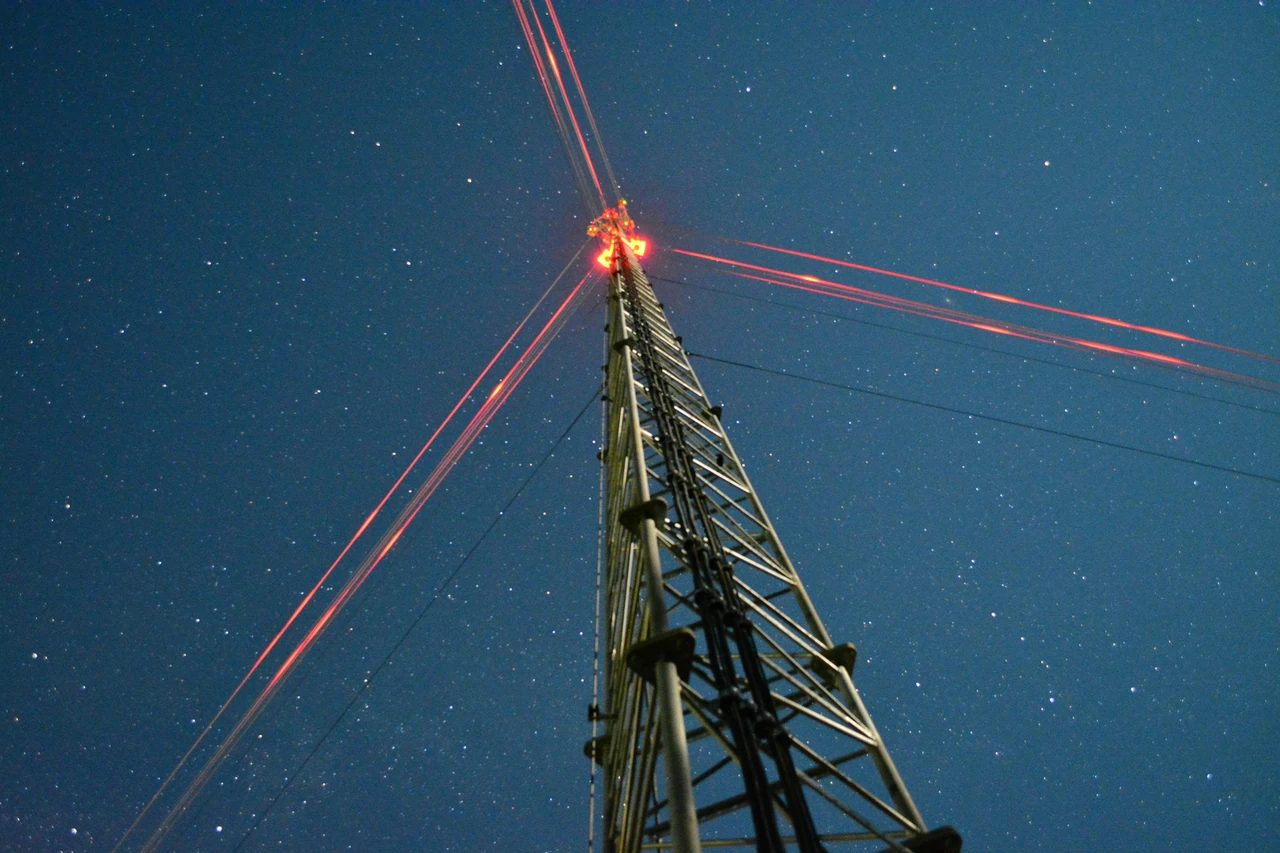

Ультракороткі хвилі (VHF і вище) поширюються майже прямолінійно. Їхня дальність обмежена горизонтом, тому FM-станції ставлять антени на високі вежі або гори. Будівлі, пагорби і навіть листя дерев послаблюють сигнал, створюючи зони тіні.
Багатопроменеве поширення — коли хвиля доходить кількома шляхами — викликає завмирання і спотворення. У містах це особливо помітно. Цифрові системи частково долають цю проблему завдяки кодуванню з виправленням помилок.
Атмосферні умови, сонячна активність і навіть пору року змінюють умови поширення. Під час сильних сонячних спалахів короткохвильовий зв’язок може повністю «зникати» на години. Радіоаматори знають це і будують свої розклади з урахуванням прогнозу іоносфери.
| Діапазон | Частота | Довжина хвилі | Типове застосування |
|---|---|---|---|
| Довгі хвилі | 30–300 кГц | 10–1 км | Навігація, спеціальний зв’язок |
| Середні хвилі (AM) | 300–3000 кГц | 1000–100 м | Мовлення, авіація |
| Короткі хвилі | 3–30 МГц | 100–10 м | Міжнародне мовлення, аматорський зв’язок |
| УКХ (FM) | 30–300 МГц | 10–1 м | Місцеве мовлення, телебачення |
| ДМВ і вище | 300 МГц–3 ГГц | 1 м–10 см | Мобільний зв’язок, Wi-Fi, супутники |
Дані узагальнені з матеріалів Wikipedia та NASA Science.
Історичний шлях: від іскри до цифрового ефіру
У 1880-х роках Генріх Герц експериментально підтвердив існування електромагнітних хвиль, передбачених Максвеллом. Олександр Попов у травні 1895 року продемонстрував прилад, який реагував на електричні розряди на відстані. Гульєльмо Марконі наступного року запатентував систему бездротової телеграфії і швидко комерціалізував її.
Перші передачі були лише точками і тире азбуки Морзе. Голос і музика з’явилися на початку XX століття після винаходу електронних ламп. Регулярне мовлення почалося в 1920-х роках, і радіо миттєво стало масовим явищем.
Супергетеродинний приймач, запропонований Едвіном Армстронгом, різко підвищив чутливість і вибірковість. FM-мовлення, яке він також розробив, дало якість, недосяжну для AM. Друга світова війна прискорила розвиток радарів і короткохвильового зв’язку.
У XXI столітті аналогове мовлення поступово поступається цифровому. DAB+ уже покриває значну частину Європи, а інтернет-радіо повністю зняло обмеження географії. Проте класичне ефірне радіо залишається найнадійнішим каналом під час надзвичайних ситуацій, коли мобільні мережі падають.
Сучасні технології та цифрова революція
DAB+ використовує кодування MPEG і модуляцію OFDM. Один частотний блок може нести десяток програм високої якості плюс текстову інформацію. Приймач відображає назву станції, виконавця і навіть обкладинку альбому.
Інтернет-радіо працює через IP-пакети. Сервер кодує звук у AAC чи Opus і надсилає потоком. Слухач може вибрати будь-яку станцію світу, але залежить від стабільності мережі. Гібридні приймачі поєднують обидва світи: якщо DAB+ зникає, вони автоматично перемикаються на інтернет-потік тієї ж станції.
Програмно-визначене радіо (SDR) дозволяє одному пристрою приймати майже будь-який діапазон. Програмне забезпечення виконує фільтрацію, демодуляцію і декодування. Радіоаматори і дослідники вже активно використовують такі системи.
У 2026 році багато країн продовжують паралельне мовлення FM і DAB+, готуючись до поступового відключення аналога. Автомобілі нових моделей уже мають вбудовані DAB+-тюнери як стандарт.
Цікаві факти про радіо
- Сигнал від FM-станції на Місяці дійшов би за 1,3 секунди, але потужності земних передавачів для цього недостатньо.
- Найдовша хвиля, яку використовують люди, сягає десятків тисяч кілометрів і застосовується для зв’язку з підводними човнами.
- Радіоастрономи «слухають» Всесвіт на частотах, де земне мовлення заборонене, щоб не створювати перешкод.
- Перша музична передача відбулася ще в 1906 році, коли Реджинальд Фессенден зіграв на скрипці перед мікрофоном.
- Сучасний смартфон містить кілька радіоприймачів одночасно: стільниковий, Wi-Fi, Bluetooth, GPS і FM.
Типові помилки та як їх уникати
Багато хто вважає, що радіохвилі «несуть» звук безпосередньо. Насправді звук існує лише на початку і в кінці ланцюжка, а між ними — лише зміни електромагнітного поля.
Інша поширена помилка — думати, що потужніша антена завжди краще. Якщо антена не узгоджена з довжиною хвилі і опором кабелю, енергія відбивається назад і гріє передавач замість того, щоб випромінюватися.
Люди часто ігнорують висоту установки. Підняття антени на кілька метрів може збільшити дальність удвічі сильніше, ніж подвоєння потужності. У міських умовах спрямована антена іноді працює гірше за всенаправлену через відбиття від будівель.
Ще одна пастка — вважати цифрове радіо абсолютно вільним від перешкод. При критично слабкому сигналі цифровий приймач просто замовкає («ефект скелі»), тоді як аналоговий ще якийсь час шипить, але передає хоч якусь інформацію.
Практичний міні-кейс і чек-лист
У нашій практиці ми стикалися з таким випадком, коли в гірській місцевості FM-станція зникала за кожним хребтом. Рішення виявилося простим: ретранслятор на вершині з спрямованою антеною в бік долини. Покриття відновилося майже на 100 % території громади без збільшення потужності основного передавача.
Чек-лист для самоперевірки розуміння:
- Чи можете ви пояснити, чому FM звучить чистіше за AM?
- Чи розумієте різницю між несучою і модулюючим сигналом?
- Чи знаєте, навіщо потрібна проміжна частота в приймачі?
- Чи уявляєте, як іоносфера впливає на короткі хвилі?
- Чи можете назвати хоча б три фактори, що послаблюють УКХ-сигнал?
Поширені запитання (FAQ)
Чому вночі чути більше станцій на середніх хвилях?
Вночі іоносфера стає щільнішою і краще відбиває хвилі, дозволяючи сигналу долати тисячі кілометрів. Удень шар D поглинає середні хвилі.
Чи можна слухати радіо без антени?
Теоретично так, якщо корпус приймача або навушники працюють як антена, але дальність і якість різко падають. Для нормального прийому антена обов’язкова.
Чим DAB+ кращий за звичайне FM?
Вища якість звуку, відсутність шипіння, додаткова текстова інформація і можливість передавати кілька програм на одній частоті.
Чи впливає погода на прийом?
Сильний дощ і сніг послаблюють УКХ і мікрохвилі. Грози створюють імпульсні перешкоди на AM. Короткі хвилі залежать більше від сонячної активності, ніж від місцевої погоди.
Чому автомобільне радіо іноді «стрибає» між станціями?
Система RDS шукає ту саму програму на іншій частоті з кращим сигналом. У зоні перекриття двох передавачів приймач може помилково перемикатися.
Чи безпечні радіохвилі для здоров’я?
На рівнях, дозволених для мовлення і побутових пристроїв, наукових доказів шкідливого впливу немає. Небезпека з’являється лише біля потужних передавачів на відстані кількох метрів.
Ключові інсайти
- Радіо — це перетворення звуку в зміни електромагнітного поля і назад, а не «передача звуку по повітрю».
- Модуляція дозволяє одній високочастотній хвилі нести низькочастотну інформацію на величезні відстані.
- Супергетеродинний принцип зробив приймачі чутливими і вибірковими, ставши основою майже всієї сучасної радіотехніки.
- Різні діапазони хвиль поводяться по-різному: довгі огинають Землю, короткі відбиваються іоносферою, ультракороткі йдуть прямолінійно.
- Цифрові технології (DAB+, SDR, інтернет-радіо) не скасовують фізику, а лише ефективніше використовують той самий електромагнітний спектр.
- Розуміння основ радіо відкриває логіку роботи мобільного зв’язку, Wi-Fi, Bluetooth і навіть супутникової навігації.
Радіо залишається одним із найелегантніших прикладів того, як абстрактні рівняння Максвелла перетворюються на голос, музику і новини в наших домівках. Коли ви наступного разу крутите ручку налаштування або торкаєтеся екрана смартфона, пам’ятайте: за цим стоїть прискорення електронів, танець електричних і магнітних полів і майже 130 років інженерної майстерності. І цей танець триває щосекунди в ефірі навколо нас.
