Що таке зони деформації (crumple zones) і як вони рятують життя

Зони деформації, або crumple zones, — це спеціально сконструйовані ділянки кузова автомобіля, які контрольовано зминаються під час зіткнення, поглинаючи кінетичну енергію удару. Їхня головна мета — розтягнути час сповільнення транспортного засобу й захистити жорстку пасажирську капсулу від руйнування. Саме завдяки цьому пасажири відчувають значно менші перевантаження і мають значно вищі шанси уникнути важких травм.

Ця система пасивної безпеки працює за принципом жертвування зовнішніми елементами кузова заради збереження життєвого простору всередині салону. Передня і задня частини автомобіля деформуються заздалегідь розрахованим чином, перетворюючи енергію удару на тепло й пластичну деформацію металу, тоді як центральна зона залишається майже непошкодженою.

Сьогодні зони деформації є обов’язковим елементом конструкції практично всіх сучасних легкових автомобілів, а також застосовуються в залізничному транспорті. Їхня ефективність підтверджена десятиліттями краш-тестів і реальними аваріями, де саме контрольоване зминання кузова часто стає вирішальним фактором між життям і смертю.

Історія винаходу зон деформації

До середини ХХ століття автомобілі будували за принципом максимальної жорсткості. Інженери вважали, що чим міцніший кузов, тим безпечніше. Насправді це призводило до того, що вся енергія удару миттєво передавалася пасажирам. Кузов майже не деформувався, а люди всередині отримували смертельні перевантаження.

Австрійський інженер Бела Барені ще 1937 року запропонував принципово інший підхід. Він розділив кузов на три зони: м’яку передню, жорстку центральну капсулу безпеки і м’яку задню. У 1951 році Daimler-Benz подала заявку на патент, а 1952-го його офіційно видали під номером 854157. Перші елементи концепції з’явилися на моделі Mercedes-Benz W120 «Ponton» у 1953 році, а повноцінну реалізацію світ побачив у 1959-му на легендарному Mercedes-Benz W111 «Fintail».

Барені кинув виклик усталеній думці про те, що безпечний автомобіль має бути абсолютно жорстким. Він довів: енергію удару потрібно свідомо поглинати, а не відбивати. Ця ідея змінила всю автомобільну промисловість. Уже через кілька десятиліть майже всі виробники впровадили подібні рішення, а краш-тести стали стандартом перевірки ефективності конструкції.

Сьогодні ім’я Бели Барені асоціюється з народженням сучасної пасивної безпеки. Його патент став фундаментом, на якому збудовані всі подальші системи захисту — від ременів безпеки до сучасних електронних помічників.

Фізика та принцип роботи зон деформації

Усе тримається на простому, але потужному законі фізики. Сила, що діє на пасажирів, обернено пропорційна часу, протягом якого відбувається зміна швидкості. Формула імпульсу F·Δt = m·Δv показує: чим довше триває сповільнення, тим меншою стає середня сила удару.

Коли автомобіль без зон деформації врізається в перешкоду, зупинка відбувається за 0,05–0,1 секунди. Перевантаження можуть сягати 40–60 g. Зони деформації розтягують цей процес до 0,15–0,3 секунди. У результаті пікові навантаження падають у кілька разів. Кінетична енергія перетворюється на роботу пластичної деформації металу — зминання, згин і тепло.

Інженери спеціально проектують «тригери» — місця, де деформація починається першою. Лонжерони мають гофри, отвори або зміну перетину, щоб згортатися гармошкою. Енергія розсіюється поступово, а не одномоментно. Саме тому сучасний автомобіль після сильного удару виглядає сильно пошкодженим зовні, але салон залишається цілим.

Цей принцип працює лише в тандемі з жорсткою капсулою безпеки. Якщо б кузов був однаково м’яким по всій довжині, деформація дійшла б і до салону. Тому центральна частина підсилена високоміцними сталями, а зовнішні зони — навпаки, навмисно ослаблені.

Конструкція та матеріали зон деформації

Сучасна зона деформації — це складна інженерна система, а не просто тонкий метал. Основу складають передні та задні лонжерони з програмованою деформацією. Їх доповнюють crash-boxи (поглиначі удару), підсилювачі бамперів і спеціальні поперечини.

Матеріали підбирають дуже ретельно. У зонах деформації використовують сталі середньої міцності, алюмінієві сплави та іноді композити. Вони мають високу пластичність і здатність поглинати енергію без крихкого руйнування. У капсулі безпеки навпаки ставлять високо- і ультрависокоміцні сталі, які майже не деформуються.

Важливу роль відіграє геометрія. Лонжерони часто роблять криволінійними або з ребрами жорсткості, які змушують метал згинатися в потрібному напрямку. У деяких моделях застосовуються телескопічні елементи, що складаються один в одного. Усе це прораховується за допомогою методу скінченних елементів ще на етапі проєктування.

Після аварії пошкоджені елементи зон деформації, як правило, замінюють повністю. Ремонт із відновленням геометрії можливий лише при легких ударах. Тому страхові компанії часто визнають автомобіль тотальним навіть при візуально «нестрашних» пошкодженнях передка — саме через порушення запрограмленої деформації.

Розташування та типи зон деформації

Найпоширеніші — передні зони деформації. Статистика British Motor Insurance Repair Research Centre показує, що близько 65 % усіх зіткнень припадає саме на передню частину автомобіля. Тому саме тут інженери закладають найбільший запас енергопоглинання.

Задні зони захищають при ударах ззаду і особливо важливі для збереження паливного бака та багажного відділення. Вони менші за обсягом, але так само критичні. Бокові зони з’явилися пізніше. Volvo в 1990-х роках впровадила систему SIPS, яка включає елементи контрольованої деформації в дверях і порогах.

Окремо варто згадати зони для захисту пішоходів. Сучасні стандарти Euro NCAP вимагають, щоб капот і бампер частково «піддавалися» при ударі людини, зменшуючи травми голови та ніг. У деяких моделях навіть двигун і коробка передач мають спеціальні кріплення, які дозволяють їм опускатися вниз, а не вриватися в салон.

У компактних автомобілях зони деформації коротші, тому інженери компенсують це більш точним розрахунком послідовності зминання та використанням легких, але енергоємних матеріалів. У великих позашляховиках і пікапах зони довші, проте виникає проблема сумісності висоти ударних елементів з легковими автомобілями.

Роль зон деформації в системі пасивної безпеки

Зони деформації ніколи не працюють самостійно. Вони — перша ланка ланцюга захисту. Після них у гру вступають ремені безпеки, які утримують тіло і додатково розтягують час сповільнення. Потім спрацьовують подушки безпеки, які пом’якшують контакт із твердими елементами салону.

Жорстка капсула безпеки забезпечує життєвий простір. Навіть якщо зовнішні зони повністю зминаються, стійки, пороги й дах мають зберегти геометрію салону. Саме тому в сучасних краш-тестах оцінюють не лише деформацію кузова, а й зміщення рульової колонки, педалей і дверних прорізів.

У нашій практиці ми неодноразово спостерігали, як автомобіль після сильного лобового удару виглядав знищеним, але двері відкривалися, а пасажири виходили самостійно. Це прямий результат узгодженої роботи всіх елементів пасивної безпеки. Якщо хоча б одна ланка випадає — наприклад, ремені не пристебнуті — ефективність зон деформації різко падає.

Електронні системи теж підлаштовуються під характер деформації. Датчики удару аналізують швидкість зминання кузова і вирішують, з якою силою і в якій послідовності відкривати подушки. Це дозволяє уникнути як недостатнього, так і надмірного спрацювання.

Сучасні технології та еволюція зон деформації

За останні двадцять років зони деформації стали значно складнішими. З’явилися багатоступеневі поглиначі, які працюють по-різному при низьких і високих швидкостях. При легких ударах (до 15–20 км/год) деформуються лише зовнішні елементи, щоб зменшити вартість ремонту. При серйозних зіткненнях підключається вся глибина зони.

Електромобілі внесли свої корективи. Важка батарея під підлогою змінює розподіл мас і вимагає перерахунку зон деформації. Інженери створюють спеціальні «коридори» деформації навколо акумуляторного блоку, щоб він не отримував критичних пошкоджень. Водночас сам блок іноді виконує роль додаткового жорсткого елемента.

Комп’ютерне моделювання дозволяє сьогодні прораховувати тисячі сценаріїв аварій ще до того, як буде збудований перший прототип. Метод скінченних елементів, який у 1980-х роках займав цілі ночі розрахунку, зараз виконується за хвилини. Це дало змогу оптимізувати вагу кузова без втрати безпеки.

Окремий напрямок — сумісність транспортних засобів різної маси та висоти. Виробники домовилися вирівнювати висоту основних енергопоглинаючих елементів, щоб пікап або кросовер не «переїжджав» через легковий автомобіль, минаючи його зони деформації.

Ефективність зон деформації та реальні дані

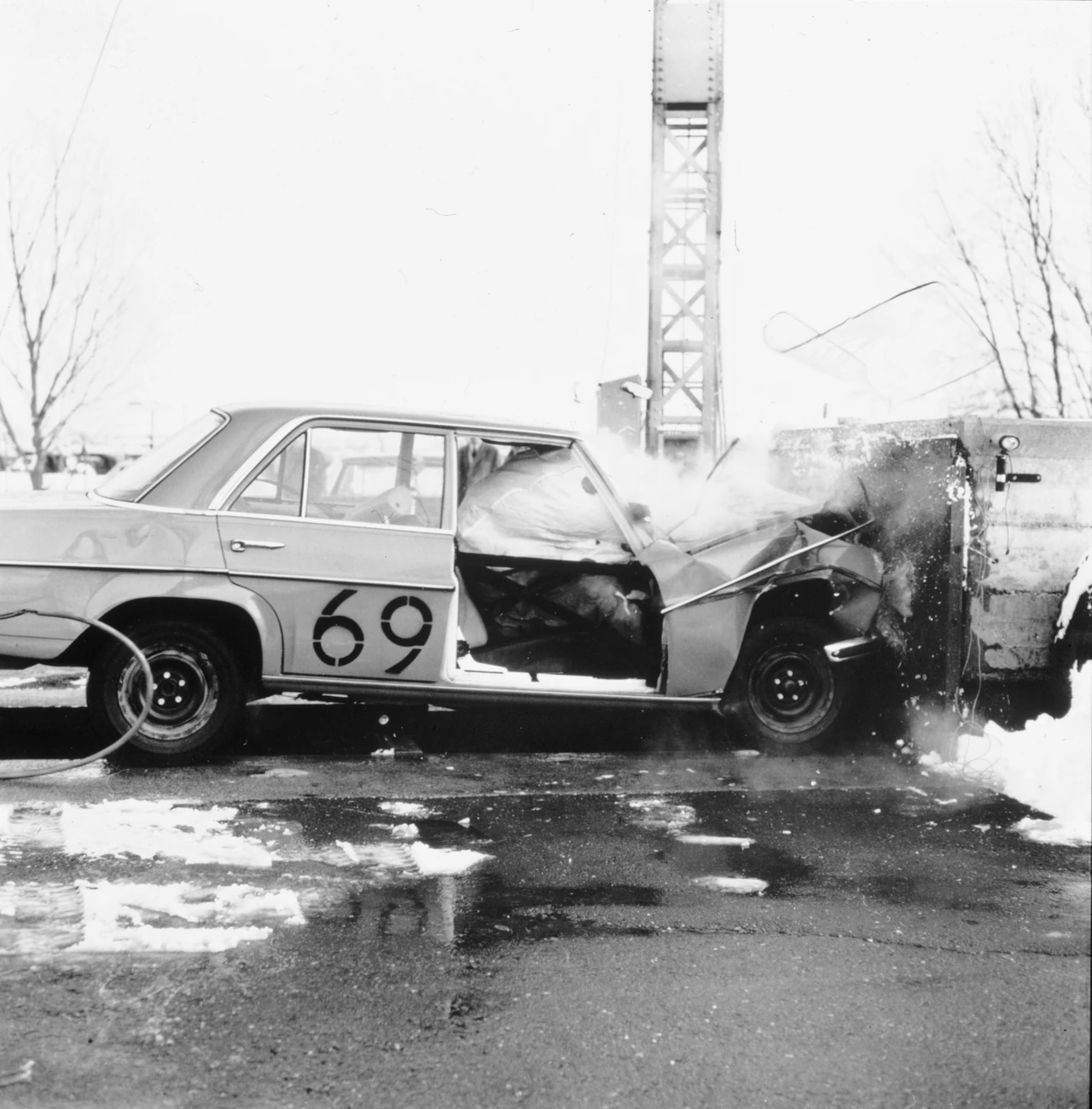

Порівняльні краш-тести старих і нових автомобілів демонструють разючу різницю. У відомому експерименті IIHS 1959 Chevrolet Bel Air повністю зруйнував салон при швидкості близько 64 км/год, тоді як сучасний аналог зберіг життєвий простір. Подібні результати фіксують і європейські лабораторії.

За даними досліджень, добре спроєктована зона деформації може поглинути значну частину енергії удару — у деяких джерелах фігурує цифра близько 25 % від загальної кінетичної енергії при фронтальному або задньому зіткненні. Решта енергії розподіляється між ременями, подушками та деформацією салону, яка вже мінімальна.

Важливо розуміти: зони деформації не роблять аварію безпечною. Вони лише знижують ймовірність важких і смертельних травм. При дуже високих швидкостях (понад 80–90 км/год) навіть найкраща конструкція може не впоратися повністю. Проте різниця між автомобілем 1960-х і сучасним все одно колосальна.

Статистика смертності на дорогах у розвинених країнах за останні десятиліття суттєво знизилася саме завдяки комплексу пасивної безпеки, де зони деформації відіграють ключову роль. Вони працюють навіть тоді, коли водій не встигає зреагувати.

Застосування зон деформації поза легковими автомобілями

Концепція вийшла далеко за межі легкових машин. Сучасні пасажирські вагони та локомотиви оснащують аналогічними зонами контрольованої деформації. При зіткненні або сходженні з рейок передні частини поглинають енергію, захищаючи пасажирські салони.

У авіації елементи енергопоглинання використовують у конструкції шасі та фюзеляжу для зменшення наслідків аварійних посадок. У мотоциклетних шоломах з’являються внутрішні структури, які працюють за тим самим принципом — контрольовано зминаються, зменшуючи силу удару по голові.

Навіть у дорожній інфраструктурі можна зустріти віддалені «родичі» зон деформації — спеціальні поглиначі удару на кінцях відбійників і на обслуговуючій техніці. Вони захищають як водіїв, так і робітників на дорозі.

Цей принцип універсальний: скрізь, де є висока кінетична енергія і потреба захистити людину, інженери звертаються до ідеї контрольованої деформації. Автомобільна промисловість просто першою зробила її масовою.

Практичні поради для власників автомобілів

При виборі вживаного автомобіля варто звернути увагу на історію пошкоджень. Якщо машина побувала в серйозній аварії, навіть якісний ремонт не завжди відновлює початкові властивості зон деформації. Перевірка геометрії кузова на стенді — обов’язкова процедура.

Після будь-якого удару, навіть легкого, бажано продіагностувати стан crash-boxів і лонжеронів. Іноді вони деформуються непомітно для ока, але вже не зможуть правильно спрацювати в наступній аварії. Оригінальні елементи завжди кращі за дешеві аналоги.

Не варто самостійно посилювати передню частину автомобіля додатковими підсилювачами «для жорсткості». Це може зруйнувати розрахункову схему деформації і зробити автомобіль небезпечнішим. Будь-які зміни конструкції мають проходити професійну експертизу.

У нашій практиці був випадок, коли власник після легкого удару відмовився міняти пошкоджений crash-box, вважаючи його «дрібницею». Через рік у більш серйозній аварії саме цей елемент не спрацював належним чином, і деформація пішла далі, ніж мала б. Висновок очевидний: економія на безпеці майже завжди обертається значно більшими витратами.

Чек-лист для самоперевірки

• Чи знаєте ви історію пошкоджень свого автомобіля?
• Чи перевіряли геометрію кузова після останнього ремонту?
• Чи використовувалися оригінальні або сертифіковані елементи зон деформації?
• Чи пристебнуті всі пасажири ременями безпеки під час кожної поїздки?
• Чи розумієте ви, що сильне зминання кузова після аварії — це часто ознака правильної роботи системи?

Міні-кейс із практики

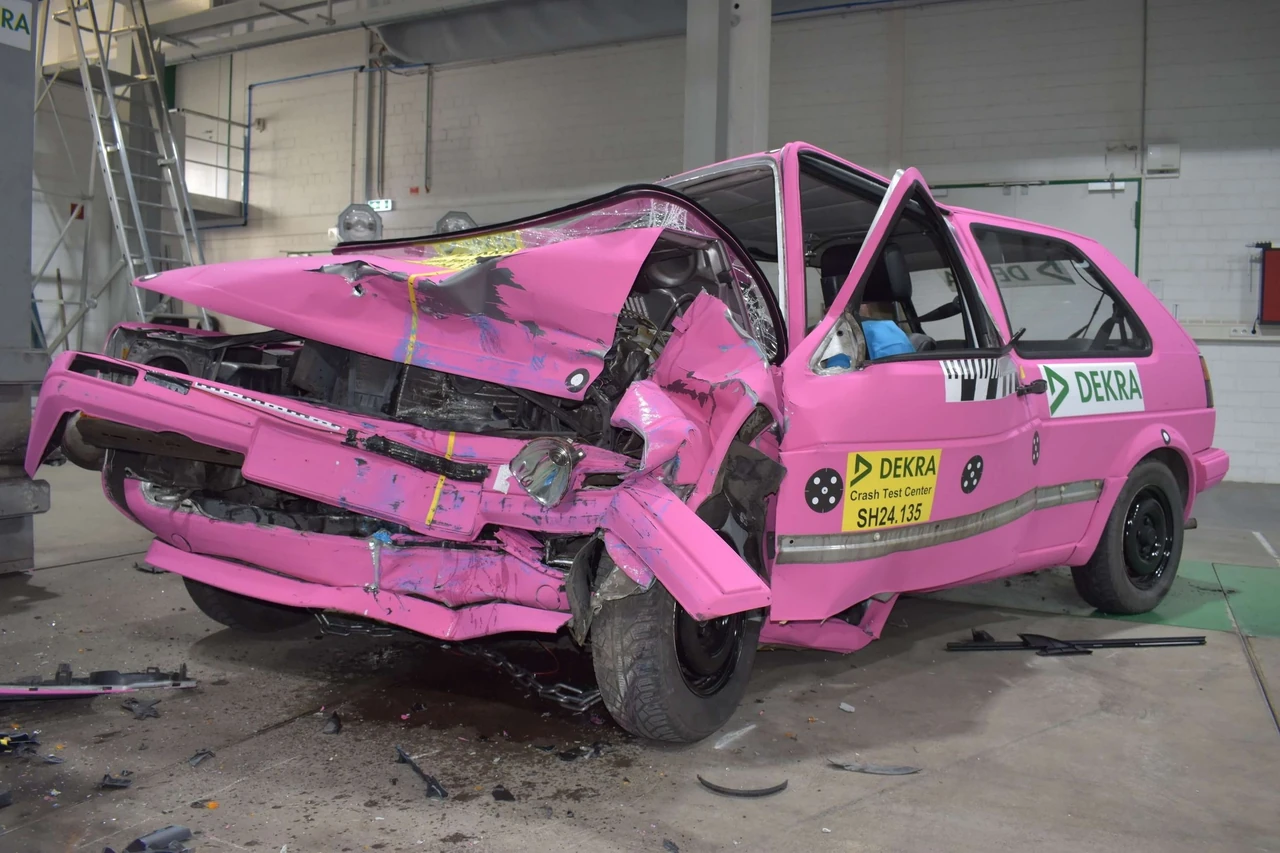

У 2024 році ми аналізували наслідки лобового зіткнення двох сучасних седанів на швидкості близько 55 км/год. В обох автомобілях передні зони деформації спрацювали за розрахунком. Лонжерони змилися гармошкою на 40–45 см, двигуни змістилися вниз, а салони залишилися майже без змін. Усі четверо пасажирів отримали лише забої. Якби це були автомобілі 1970-х років, результат був би кардинально іншим. Цей випадок ще раз підтвердив: інвестиції в правильну конструкцію кузова повертаються у вигляді збережених життів.

Поширені запитання про зони деформації

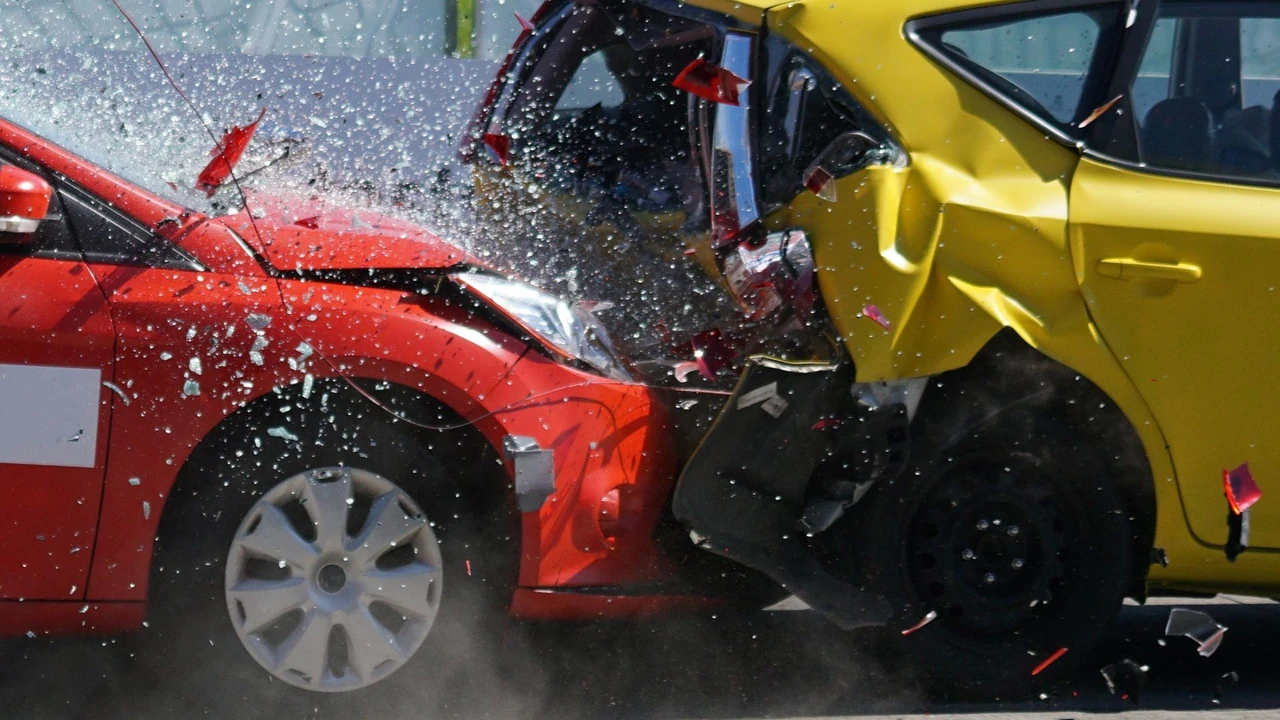

Чому сучасні автомобілі так сильно мнуться при аварії?
Тому що так і задумано. Контрольоване зминання поглинає енергію, яка інакше передалася б пасажирам. Жорсткий кузов старих автомобілів виглядав цілішим, але вбивав людей всередині.

Чи можна відновити зону деформації після сильного удару?
Повністю відновити розрахункові властивості майже неможливо. Зазвичай пошкоджені елементи замінюють новими. Частковий ремонт допустимий лише при мінімальних деформаціях.

Чи є зони деформації в електромобілях?
Так, і вони навіть складніші. Інженери додатково захищають акумуляторний блок і створюють спеціальні шляхи деформації навколо нього.

Чи працюють зони деформації при боковому ударі?
Основне навантаження при боковому ударі несуть пороги, стійки та посилені двері. Спеціальні бокові зони деформації існують, але їхній хід значно коротший, ніж у передніх.

Наскільки ефективні зони деформації на високих швидкостях?
Вони суттєво знижують тяжкість травм, але не роблять аварію на 100 км/год безпечною. Фізика має межі, і при дуже високій енергії навіть найкраща конструкція не гарантує повного захисту.

Чи впливає тюнінг підвіски або бамперів на роботу зон деформації?
Так. Зміна висоти кузова або встановлення жорстких підсилювачів може порушити розрахункову схему зминання і зробити автомобіль менш безпечним.

Ключові інсайти

• Зони деформації — це не слабкість кузова, а свідома інженерна жертва зовнішніх елементів заради збереження життя пасажирів.
• Принцип роботи базується на збільшенні часу сповільнення, що прямо знижує силу удару, яка діє на людину.
• Історія технології почалася з ідеї Бели Барені у 1930–1950-х роках і вперше повноцінно з’явилася на Mercedes-Benz W111 1959 року.
• Сучасні зони деформації працюють у тісному зв’язку з ременями, подушками безпеки та жорсткою капсулою салону.
• Після аварії правильний ремонт критично важливий — неправильне відновлення може звести нанівець захисні властивості конструкції.
• Концепція вийшла за межі легкових автомобілів і застосовується в поїздах, авіації та навіть шоломах.

Зони деформації змінили саму філософію автомобільної безпеки. Замість спроби зробити машину незламною інженери навчилися керувати руйнуванням. Цей підхід уже врятував сотні тисяч життів і продовжує вдосконалюватися. Кожен раз, коли ви бачите сильно зминаний перед автомобіля після аварії, а салон залишається цілим — знайте: спрацювала одна з найважливіших ідей в історії автомобілебудування. Розуміння того, як це працює, допомагає не лише оцінити безпеку свого авто, а й свідомо ставитися до ремонту та вибору наступного транспортного засобу.
