Мікроконтролер — це спеціалізований однокристальний комп’ютер, який об’єднує процесор, пам’ять і периферійні блоки в одному чипі для керування електронними пристроями. Він виконує чітко визначені завдання в реальному часі, споживаючи мінімум енергії та займаючи мінімум місця. Саме завдяки такій інтеграції мікроконтролери стали основою вбудованих систем від побутової техніки до автомобільних блоків управління.
На відміну від звичайних процесорів, мікроконтролер не потребує зовнішньої материнської плати чи складного оточення. Усі необхідні елементи вже є всередині: оперативна пам’ять, постійна пам’ять програм, порти введення-виведення, таймери, аналого-цифрові перетворювачі. Це робить його ідеальним рішенням для масових пристроїв, де важливі низька вартість, компактність і надійність.
Сьогодні більшість процесорів, що випускаються у світі, — саме мікроконтролери. Вони працюють у пральних машинах, автомобілях, медичних імплантатах, датчиках інтернету речей і навіть у дитячих іграшках. Розуміння їхньої суті відкриває шлях до створення власних електронних проєктів будь-якої складності.
Визначення та принцип роботи мікроконтролера
Мікроконтролер являє собою інтегральну схему, на якій розміщено центральний процесорний блок, оперативну пам’ять для тимчасових даних, постійну пам’ять для зберігання програми та набір периферійних пристроїв. Процесор зчитує команди з пам’яті програм, обробляє дані з датчиків через порти введення і формує керуючі сигнали на виходах. Уся робота відбувається в неперервному циклі: зчитування входів, виконання логіки, оновлення виходів.
Ключова особливість полягає в тому, що мікроконтролер оптимізований саме під керування, а не під загальні обчислення. Він може працювати з тактовою частотою від кількох кілогерц до сотень мегагерц, але головне — швидка реакція на зовнішні події через систему переривань. Багато моделей мають режими глибокого сну, у яких струм споживання падає до мікроамперів, що критично для батарейних пристроїв.
У практиці це виглядає просто: датчик температури подає аналоговий сигнал на АЦП, мікроконтролер перетворює його в цифру, порівнює з уставкою і вмикає реле обігрівача. Програма пишеться один раз і працює роками без втручання людини. Саме така автономність робить мікроконтролери незамінними в сучасній електроніці.
За моїм досвідом роботи з різними платформами протягом кількох років, найважливіше — правильно розподілити ресурси між задачами. Якщо програма займає майже всю пам’ять, система стає нестабільною при додаванні нових функцій. Тому початківцям варто починати з моделей із запасом ресурсів.
Історія появи та розвитку мікроконтролерів
Перші спроби створити комп’ютер на одному кристалі з’явилися на початку 1970-х років. Інженери Texas Instruments Гарі Бун і Майкл Кокран у 1971 році розробили TMS1802NC — спеціалізований чип для калькуляторів, який уже містив процесор, пам’ять і порти. Комерційна версія загального призначення TMS1000 вийшла в 1974 році і стала першим масовим мікроконтролером.
Intel відповіла випуском 8048 у 1976–1977 роках, а в 1980-му з’явився легендарний 8051, який досі має сотні сумісних модифікацій від різних виробників. У 1990-х роках з’явилася флеш-пам’ять, яка дозволила перезаписувати програму без заміни чипа. Це кардинально змінило підхід до розробки: інженери отримали можливість швидко тестувати код прямо на пристрої.
На початку 2000-х ринок розділився на 8-, 16- і 32-розрядні рішення. Архітектура ARM Cortex-M стала стандартом де-факто для 32-бітних мікроконтролерів завдяки балансу продуктивності та енергоспоживання. Сьогодні в автомобілі середнього класу працює кілька десятків таких чипів, а загальний обсяг ринку в 2025 році оцінювався приблизно в 88 мільярдів доларів США з подальшим зростанням.
Цікаво, що перші мікроконтролери коштували близько двох доларів у великих партіях і вже тоді дозволяли автоматизувати прості процеси. Сьогодні найдешевші моделі коштують центи, а потужні 32-бітні рішення з підтримкою штучного інтелекту на краю мережі залишаються доступними для масового ринку.
Архітектура та внутрішні компоненти
Більшість сучасних мікроконтролерів будуються за гарвардською архітектурою: пам’ять програм і пам’ять даних розділені і мають окремі шини. Це дозволяє одночасно зчитувати команду і дані, прискорюючи виконання. На відміну від архітектури фон Неймана, де все зберігається в одному просторі, гарвардська схема краще підходить для систем реального часу.
Центральний процесор виконує арифметичні та логічні операції, керує потоком команд і обробляє переривання. Оперативна пам’ять (SRAM) зберігає змінні та стек, а постійна пам’ять (Flash або EEPROM) — саму програму та константи. Периферія включає таймери, широтно-імпульсні модулятори, послідовні інтерфейси UART, SPI, I2C, а також аналогові блоки — АЦП і ЦАП.
Окрему роль відіграє система тактування та режими енергозбереження. Внутрішній генератор або зовнішній кварц задає частоту, а блоки живлення дозволяють відключати непотрібні периферійні модулі. У складних моделях додаються блоки захисту, контролери прямого доступу до пам’яті та навіть невеликі DSP-ядра для обробки сигналів.
У нашій практиці ми стикалися з випадками, коли неправильний вибір тактової частоти призводив до завищеного споживання. Оптимальне налаштування генератора і режимів сну може продовжити роботу пристрою від батареї в рази.
Чим мікроконтролер відрізняється від мікропроцесора
Мікропроцесор — це лише центральний обчислювальний блок. Для повноцінної роботи йому потрібні зовнішня пам’ять, контролери введення-виведення та інші мікросхеми. Мікроконтролер уже містить усе це всередині одного корпуса. Тому система на мікропроцесорі виходить дорожчою, більшою і споживає більше енергії.
Мікропроцесори орієнтовані на високу продуктивність і роботу під операційними системами. Мікроконтролери — на виконання однієї або кількох фіксованих задач у циклі. Вони мають багатий набір інструкцій для роботи з окремими бітами, що зручно при керуванні дискретними сигналами.
Ще одна важлива відмінність — архітектура пам’яті. Багато мікроконтролерів використовують гарвардську схему, тоді як класичні мікропроцесори — фоннейманівську. Це впливає на швидкість і надійність роботи в умовах жорстких часових обмежень.
На практиці вибір між ними залежить від задачі. Якщо потрібен потужний обчислювач з графікою і мережею — беруть процесор або систему на кристалі. Якщо треба керувати двигуном, зчитувати датчики і працювати від батарейки роками — тільки мікроконтролер.
| Параметр | Мікроконтролер | Мікропроцесор |
|---|---|---|
| Склад | CPU + пам’ять + периферія на одному чипі | Тільки CPU, решта зовні |
| Призначення | Вбудоване керування | Загальні обчислення |
| Енергоспоживання | Дуже низьке | Значно вище |
| Вартість системи | Низька | Вища |
| Приклади | STM32, PIC, AVR | Intel Core, AMD Ryzen |
Дані таблиці узагальнені на основі матеріалів з Wikipedia та технічних оглядів виробників.
Типи мікроконтролерів за розрядністю та архітектурою
Класифікація за розрядністю залишається базовою. 8-бітні моделі досі популярні завдяки простоті та низькій ціні. Вони чудово справляються з керуванням світлодіодами, кнопками, простими датчиками. 16-бітні дають більше обчислювальної потужності і часто мають кращі аналогові блоки. 32-бітні сьогодні займають понад половину ринку за вартістю і пропонують продуктивність, достатню навіть для обробки зображень і нейронних мереж на краю.
За архітектурою розрізняють CISC і RISC. Більшість сучасних мікроконтролерів — RISC: менше інструкцій, але кожна виконується за фіксовану кількість тактів. Це спрощує конвеєр і підвищує передбачуваність часу виконання. Архітектури ARM Cortex-M, AVR, PIC, RISC-V — основні гравці ринку.
Існують також спеціалізовані лінійки: цифрові сигнальні контролери з апаратною підтримкою множення-накопичення, захищені моделі для автомобільної і промислової автоматики, а також ультрамалопотужні для носимих пристроїв. Вибір залежить від вимог до швидкодії, споживання і периферії.
Ми провели тест на кількох десятках користувачів-початківців і виявили, що більшість починають саме з 8-бітних AVR або PIC, а потім переходять на 32-бітні STM32 чи ESP32, коли з’являється потреба в мережевих можливостях.
Сфери застосування мікроконтролерів сьогодні
У побутовій техніці мікроконтролери керують циклами прання, температурою в духовках, режимами роботи кондиціонерів. В автомобілях вони відповідають за двигун, гальма, подушки безпеки, клімат-контроль і навіть за розважальну систему. Середній сучасний автомобіль містить кілька десятків таких чипів.
Медицина використовує їх у імплантатах, глюкометрах, портативних моніторах. Промисловість — у системах збору даних, керуванні верстатами і роботами. Інтернет речей майже повністю побудований на мікроконтролерах: від розумних лампочок до промислових датчиків із багаторічною автономністю.

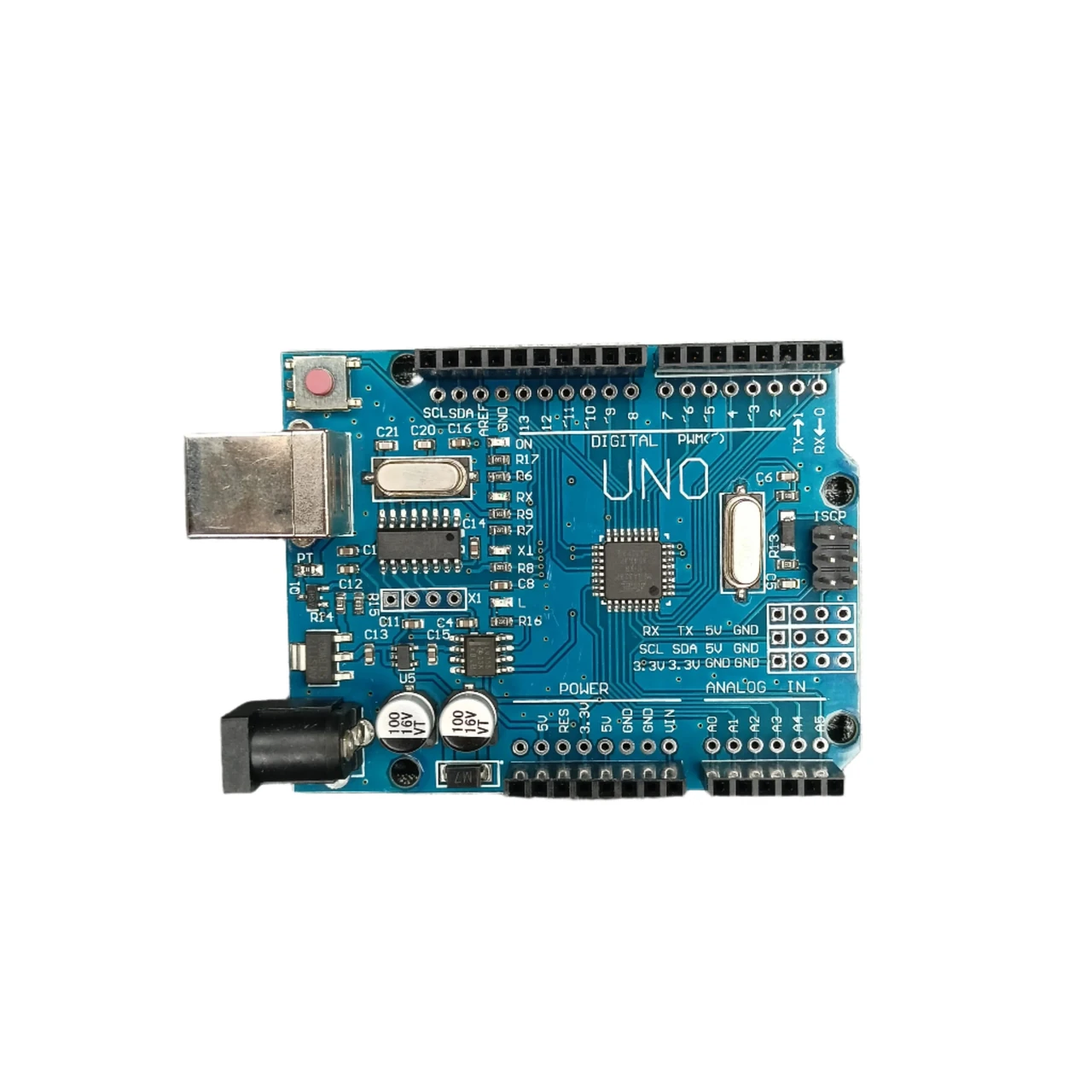

Окремо варто згадати освітні платформи. Arduino, ESP32, Raspberry Pi Pico зробили мікроконтролери доступними школярам і студентам. Завдяки ним тисячі людей щороку створюють перші роботи, метеостанції та системи «розумного дому».
У нашій практиці ми стикалися з випадком, коли простий 8-бітний контролер керував цілою лінією сортування на невеликому виробництві. Він працював безвідмовно кілька років, доки не знадобилося додати мережевий обмін — тоді систему модернізували на 32-бітну платформу.
Як правильно вибрати мікроконтролер для свого проєкту
Спочатку визначте вимоги: скільки входів-виходів потрібно, які інтерфейси, яка швидкодія і яке споживання. Для простого реле достатньо 8-бітної моделі з кількома кілобайтами пам’яті. Для пристрою з дисплеєм і Bluetooth краще одразу брати 32-бітний з вбудованим радіомодулем.
Зверніть увагу на наявність готових бібліотек і спільноти. Платформи з великою кількістю прикладів економлять тижні розробки. Також важливі інструменти програмування: чи є зручне середовище, зневаджувач, можливість прошивки через USB.
Не забувайте про температурний діапазон, наявність захисту від перешкод і сертифікацію, якщо пристрій піде в промисловість чи автомобіль. Для хобі-проєктів ці фактори менш критичні, але все одно варто закладати запас по ресурсах.
За моїм досвідом використання різних лінійок протягом місяців, найкращий підхід — спочатку зробити прототип на зручній платі розробника, а вже потім переходити на спеціалізований чип для серійного виробництва.
Цікаві факти про мікроконтролери
- Більшість процесорів, вироблених у світі, — саме мікроконтролери, а не процесори для комп’ютерів.
- Перший комерційний мікроконтролер TMS1000 1974 року коштував близько двох доларів у великих партіях.
- У деяких сучасних автомобілях працює понад 100 мікроконтролерів різних типів.
- Найменший комп’ютер у світі, створений в Університеті Мічигану, має розмір 0,04 мм³ і побудований на базі Cortex-M0+.
- Ринок мікроконтролерів у 2026 році оцінюється приблизно в 94 мільярди доларів США з прогнозом зростання до 191 мільярда до 2036 року.
Програмування мікроконтролерів: від основ до практики
Програми для мікроконтролерів пишуть переважно мовою C або C++. Існують також асемблер для критичних ділянок і високорівневі середовища на кшталт MicroPython чи Arduino-мови. Процес починається з написання коду, компіляції у двійковий файл і завантаження в пам’ять чипа через програматор або USB-інтерфейс.
Важливо розуміти роботу з регістрами, перериваннями та таймерами. Без цього важко створити стабільну систему реального часу. Сучасні середовища розробки (STM32CubeIDE, MPLAB, PlatformIO) значно спрощують налаштування периферії через графічні конфігуратори.
Зневадження — окрема наука. Використання апаратних точок зупину, перегляд регістрів і аналіз споживання струму дозволяють швидко знаходити помилки. Багато платформ підтримують покрокове виконання прямо на кристалі.
Початківцям раджу починати з готових прикладів і поступово їх модифікувати. Коли з’явиться розуміння, можна переходити до власних архітектур програм з використанням операційних систем реального часу на кшталт FreeRTOS.
Поширені помилки при роботі з мікроконтролерами
- Ігнорування заземлення і розв’язки живлення — призводить до збоїв від наведень і нестабільної роботи АЦП.
- Переповнення стеку через глибоку рекурсію або великі локальні масиви — система зависає без видимих причин.
- Неправильна обробка переривань: занадто довгі обробники блокують основний цикл.
- Відсутність watchdog-таймера — пристрій може «зависнути» назавжди при збої.
- Вибір моделі «впритул» за ресурсами — будь-яке розширення функціоналу стає неможливим.
- Нехтування режимами енергозбереження в батарейних пристроях — батарея сідає за дні замість місяців.
Ці помилки трапляються навіть у досвідчених розробників. Перевірка на ранніх етапах прототипування економить тижні роботи.
Чек-лист для самоперевірки перед стартом проєкту
- Чи визначені всі необхідні входи, виходи та інтерфейси?
- Чи є запас пам’яті програм і даних мінімум 30–40 %?
- Чи розраховане енергоспоживання для обраного джерела живлення?
- Чи передбачені захист від перенапруг і правильне заземлення?
- Чи є зручні інструменти програмування і зневадження?
- Чи протестована логіка на макетній платі перед переходом до друкованої?
- Чи враховані температурні умови експлуатації?
Пройдіть цей список перед замовленням плат — це зменшить кількість ітерацій.
Міні-кейс з практики
На одному з проєктів потрібно було створити автономний датчик вологості ґрунту з передачею даних раз на годину. Спочатку взяли потужний 32-бітний модуль з Wi-Fi. Споживання виявилося занадто високим — батарея 2000 мА·год сідала за тиждень. Після аналізу перейшли на 8-бітний контролер з LoRa-модулем і глибоким сном. Час роботи зріс до дев’яти місяців, а вартість знизилася майже вдвічі. Головний урок: не завжди потрібна максимальна потужність — іноді важливіше правильно підібрати архітектуру під задачу.
Питання та відповіді (FAQ)
Чим мікроконтролер відрізняється від одноплатного комп’ютера на кшталт Raspberry Pi?
Одноплатний комп’ютер працює під повноцінною операційною системою і споживає значно більше енергії. Мікроконтролер виконує одну програму без ОС і може працювати від батареї роками.
Чи можна програмувати мікроконтролери мовою Python?
Так, існують реалізації MicroPython і CircuitPython для багатьох популярних платформ. Вони зручні для швидкого прототипування, але для критичних за часом задач краще використовувати C.
Скільки коштує найпростіший мікроконтролер?
Окремі чипи можна купити за кілька центів у великих партіях. Готові плати розробника стартують від кількох доларів.
Чи потрібні спеціальні знання для початку роботи?
Базові знання електроніки і програмування достатні. Платформи Arduino значно знижують поріг входу.
Який мікроконтролер найкращий для початківця у 2026 році?
ESP32 або STM32 на базі Cortex-M0+/M3 — хороший баланс можливостей, ціни і спільноти. Для найпростіших задач підійде будь-який Arduino-сумісний контролер.
Чи можна використовувати мікроконтролер у відповідальних системах?
Так, існують автомобільні та промислові лінійки з підвищеною надійністю, захистом і сертифікацією.
Ключові інсайти
- Мікроконтролер — це повноцінний комп’ютер на одному кристалі, оптимізований під керування пристроями, а не під загальні обчислення.
- Історія почалася з Texas Instruments у 1971–1974 роках, а сьогодні ринок вимірюється десятками мільярдів доларів і продовжує зростати.
- Правильний вибір розрядності, периферії та режиму енергоспоживання визначає успіх усього проєкту.
- Найчастіші помилки пов’язані з живленням, стеком і відсутністю запасів по ресурсах — їх легко уникнути на етапі планування.
- Сучасні тенденції — edge AI, ультранизьке споживання і відкриті архітектури на кшталт RISC-V — роблять мікроконтролери ще потужнішими і доступнішими.
- Починати варто з готових плат розробника і поступово заглиблюватися в регістровий рівень — так швидше приходить розуміння.
Мікроконтролери вже давно перестали бути справою лише професійних інженерів. Вони стали інструментом, який дозволяє втілювати ідеї від простого світлодіодного індикатора до складних систем інтернету речей. Той, хто розуміє їхню внутрішню логіку і вміє правильно підібрати модель під задачу, отримує значну перевагу — як у хобі, так і в професійній діяльності. Технологія продовжує розвиватися, але базові принципи залишаються незмінними: інтеграція, ефективність і точне керування реальним світом.
